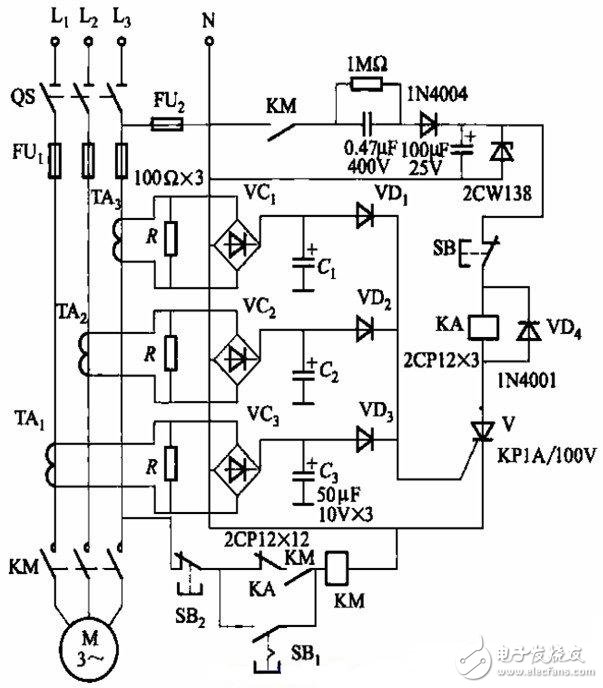

今天介绍的是电动机的过电流保护电路。当电动机启动时，按一下带锁扣式按钮SBi，启动结束（电动机转速稳定后），再按一下SBi，这时保护电路投入工作。对于启动时间短（如数秒）的电动机，SBi也可采用普通按钮，只要在启动过程中一直按着SBi即可。

　　电动机正常运行时，电流互感器TAi~TA3次级感应电势较小，也不足以触发晶闸管V。如下图所示。

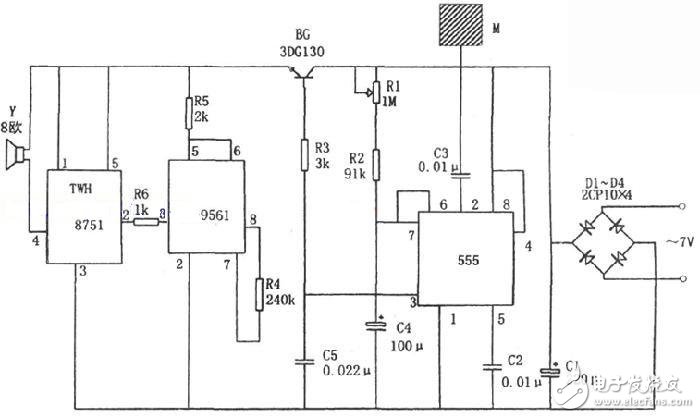

　　触摸式防盗报警电路由整流滤波电路、触摸金属片M、单稳态触发器、声音模拟电路、音频功率放大电路等组成。电路中时基电路555和R1、R2、C4构成单稳态触发器，其输入信号即为由手触摸金属片M时的经过C3的触发信号，它由②脚输入，相应电路变成暂稳态，并由3脚输出高电平。该高电平使BG管导通，从而又使后面电路的工作电源被接通。

　　四音响模拟集成电路KD-9561与R6、C4、TWH8751和扬声器Y组成警笛报警电路。当芯片的电源电路接通后，其3脚将输出警笛信号，经过TWH8751放大后推动扬声器发出“呜哇”的警笛声。经过一段时间（时间长短由R1、R2和C4来决定，一般几十秒到几分钟）后，555转入稳态，其③脚输出的低电平使BG管截止，其后面的电源回路被切断，停止工作，警笛声停止。此后，报警器又重新处于预报状态。

　　图中芯片TWH8751为功率开关集成电路，以放大音频功率，使报警警笛声更响。
