RS-485总线具有结构简单、成本低等优点，但各位工程师在组建RS-485总线网络时，为提升整个网络通信的可靠性，想必会经常会遇到一个问题：需不需要加终端电阻呢？本文将为你解答。

1、终端电阻的作用对于RS-485总线，终端电阻主要是为了匹配通信线的特性阻抗，防止信号反射，提高信号质量。 在组建RS-485总线网络时，通常使用特性阻抗为120Ω的屏蔽双绞线，由于RS-485收发器输入阻抗一般较高（例如RSM485ECHT输入阻抗为96kΩ，最多可连接256个节点），在信号传输到总线末端时会由于受到的瞬时阻抗发生突变（以RSM485ECHT为例，阻抗由120Ω变为96kΩ），导致信号发生反射，影响信号的质量。RSM485ECHT在1200m，500kbps通信速率的情况下不加终端电阻和加终端电阻的波形如图 1和图 2所示，终端电阻明显改善了信号的质量。

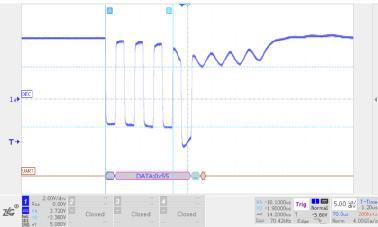

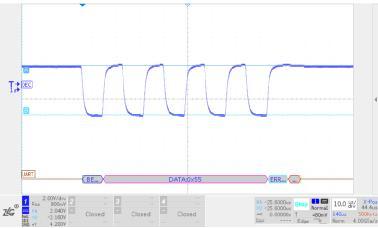

图1 RSM485ECHT 1200m 500kbps不加终端电阻

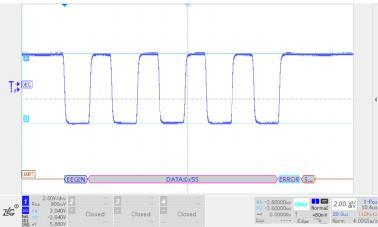

图2 RSM485ECHT 1200m 500kbps 加终端电阻

2、终端电阻带来的问题终端电阻虽然可以提高信号质量，但还具有以下几个问题： 1）降低了驱动信号的幅值 RS-485总线上的负载越大，RS-485收发器输出差分电压幅值越低，RSM485ECHT在5m，500kbps的情况下不加终端电阻和加终端电阻的波形如图 3和图 4所示，可以看出驱动信号在增加终端电阻后降低了2V左右。

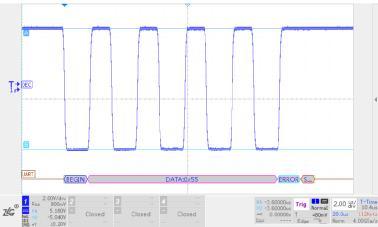

图3 RSM485ECHT 5m 500kbps 不加终端

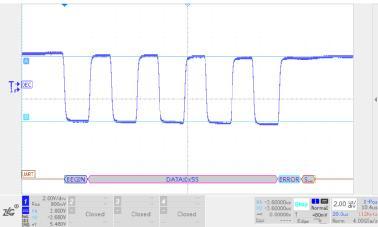

图4 RSM485ECHT 5m 500kbps 加终端 2）增大了通信线上的压降 增加终端电阻使通信线缆上的电流增大，产生了较大的压差，降低了接收端的信号幅值。RSM485ECHT在1200m,115.2kbps首端和末端的信号波形如图 5和图 6所示（0.75mm2通信线），末端信号与首端信号相比下降了0.7V左右。

图5 RSM485ECHT 1200m 115.2kbps 加终端电阻 首端波形

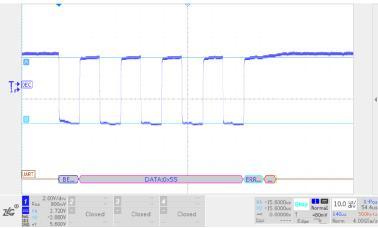

图6 RSM485ECHT 1200m 115.2kbps 加终端电阻 末端波形 3）增大了收发器的功耗 增加终端电阻对于接收状态时的工作电流影响不大，但会大大增加驱动状态时的工作电流。以RSM485ECHT为例，RSM485ECHT处于接收状态时工作电流为20mA左右，在驱动状态不加终端电阻时工作电流为27mA左右，在驱动状态加终端电阻时工作电流为83mA左右，可以看出终端电阻大大增加了RS-485收发器的功耗，对于有功耗要求的应用场合，应谨慎使用终端电阻。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

设计了一款OTL音频功率放大电路，主要由前级电路和功率放大电路两部分组成，前级电路用于音频信号的一级放大，功率放大电路用于音频信号的二级放大，保证信号有足够的功率可以从扬声器输出。

0 前言音频功率放大器的作用是将微弱的声音电信号放大为功率或幅度足够大、且与原来信号变化规律一致的信号，即进行不失真的放大。音频功率放大器应用最广的是音响技术领域，用于扬声器的发声，是音响设计与制作中必不可少的一部分。 本设计根据这种原理对比较小的音频信号进行放大，使其功率增加，然后输出。前级放大主要完成对小信号的放大，使用一个由电阻和电容组成的电路对输入的音频小信号的电压进行放大，得到后一级所需的输入。后一级主要是对音频进行功率放大，使其能够驱动电阻而得到需要的音频。

1 设计方法1．1 设计思路本文设计的是一种音频小信号功率放大器，设计中采用了OTL功放作为主要组成部分，通过前级放大电路与音频功率放大电路的结合，利用两次放大，从而实现音频信号的输出。前级放大主要完成对小信号的放大，使用一个由电阻和电容组成的电路对输入的音频小信号的电压进行放大，得到后一级所需要的输入。后一级主要是对音频进行功率放大，使其能够驱动电阻而得到需要的音频。本设计用到了两个晶体管：NPN、PNP各一支；两管特性一致。组成互补对称式射极输出器。还用到了OTL功率放大器，这些是本设计的核心部分。

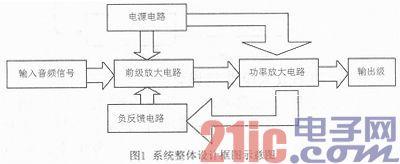

1．2 整体框图系统整体设计框图如图1所示。

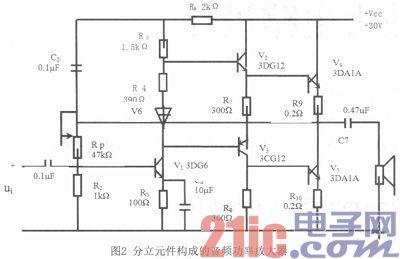

1．3 实施方案采用一些电阻、晶体管和电容构成的音频功率放大器， 如图2所示。本 主要有前置放大电路和功率放大电路两部分组成。前置放大电路由一些电容、电阻、滑动变阻器、晶体管等元件构成。前置放大电路主要应用了负反馈。负反馈具有提高电路及其增益的稳定性、减少非线性失真、扩展通频带、改变输入电阻和输出电阻等功能。

OTL电路具有线路简单、效率高等特点，但要采用双电源供电，给使用和维修带来不便。为了克服这一缺点，可采用单电源供电的互补对称电路，这种电路又称为无输出变压器的功放电路，简称OTL电路。NPN、PNP复合管可以对音频信号进行放大，获得很强的信号。

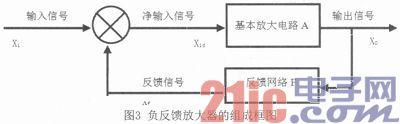

2 电路总设计2．1 前级放大电路设计本设计的前级放大电路主要运用到了负反馈电路。负反馈电路主要是防止放大电路过载。即当输入信号电流过大时，从放大后的输出端反馈给输入端一个负信号电流，用来抑制输入信号电流的继续增大。负反馈放大器的方框图如图3所示。反馈放大器由基本放大器和反馈网络两部分组成。

2．2 功率放大电路的设计输出功率较大的电路，应采用较大功率的功率管。大功率管的电流放大系数β往往较小，且选用特性一致的互补管也比较困难。在实际应用中，往往采用复合管来解决这两个问题。

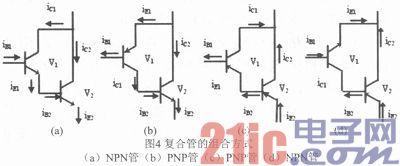

在一个电子管的壳内装有两个以上电极系统，每个电极系统各自独立通过电子流，实现各自的功能，这种电子管称为复合管。复合管是指用两只或多只三极管按一定规律进行组合，等效成一只三极管，复合管又称达林顿管。复合管的组合方式如图4所示。

3 电路仿真性能测试先利用函数信号发生器，将信号设置成电压有效值为5mV正弦波信号，然后连接到μi，将信号送入音频功率放大器。在喇叭的两端通过测试线连接到数字双迹示波器，接通电源后，观察示波器的波形，并记录输出功率的大小。仿真结果能够证明我们设计的正确性和有效性。
