CS37-2型彩色电视机场输出级略图

场输出级电路实例

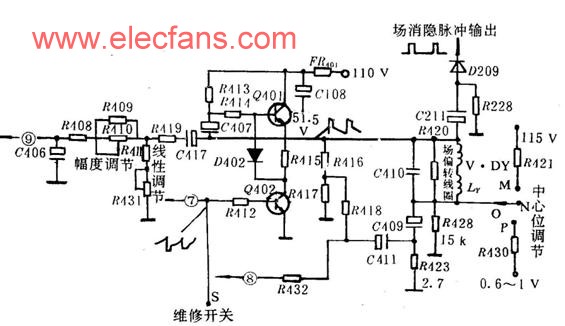

  图8 - 40是海燕牌?CS37-2?型彩色电视机的场输出 。Q401、 Q402组成分流调整形?OTL?功放, 激励电压由?TA7609P?第⑦脚输出至功放。 此点又接维修开关, 当维修开关打向此点(?S?点)时, 场激励信号被旁路, 场扫描停止, 屏幕光栅仅剩一条中心水平扫描线。 C407是自举电容, ?V.DY?表示场偏转线圈, 场锯齿波电流将通过?V.DY?、 C409、 R423到地。 另外, 从Q401射极经偏转线圈和R428到地无隔直电容, 可见有一固定直流通过偏转线圈, 它将产生一个固定磁场, 使光栅中心位置向上偏移。
  如果调节此固定直流的大小与方向, 可使光栅中心位置向上或向下移动, 直至光栅中心与屏幕中心重合。 此中心位置的调节共有三种状态可供选择, OM、ON、 OP?位。 这将改变偏转线圈一端的直流电位, 从而改变流过偏转线圈的直流大小与方向。 在偏转线圈的高电位端接有C211、R228耦合电路, 又经D209、 R227的隔离加至D208负向削波器上。整形后的正向场频矩形脉冲作为消隐信号加到视放。

  为改善扫描线性, 该电路设置了下列几种线性校正电路: C409作为S校正电容, 在扫描半程期, 其上充有近似为电源电压的一半, 作为Q402管工作时的电源 R423是串接在偏转线圈支路的小电阻, 作为电流负反馈, 经C411、 R418、 R417组成的弱微分电路使低频部分进一步失真, 反馈到⑧脚形成交流负反馈信号, 利用此负反馈作用, 以改善扫描电流的线性 R416、 R417、 R418、 R423至⑧脚, 与内部预激励组成直流负反馈电路, 以稳定输出管的中点电压 还有, C406接在⑨脚, 是集成电路锯齿波形成电路的外接电容, 其上电压为负极性锯齿波。 当振荡器输出正脉冲时, 电容C406被充电形成锯齿波逆程, 其余时间放电形成锯齿波正程。
  放电电阻有R408、 R409、 R410、 R411、 R431等, 放电常形成锯齿波下凹失真。 同时, R409、 R410、 R408、 C406又构成积分电路, 将Q401射极上含矩形脉冲的负极性锯齿波积分, 形成上凸抛物分量, 将此抛物分量叠加至C406原先形成的锯齿波上, 可以抵消它的下凹失真。 R410是场幅调节电位器, 改变它可以控制从输出端正反馈回来的反馈量大小, 从而达到调节场崐幅的大小。 R431是场线性电位器, 改变它可以微调锯齿波的斜率。

  场输出电路除了基本电路外, 还设计有其它功能的辅助支路。 其作用如下: 自举电容C407, 它保证在扫描电流正向最大时使Q401处于饱和导通状态 R413除了构成Q402集电极供电通路外, 还是自举电容C407的隔离电阻 D402是温度补偿二极管, 起保护Q401的BE结作用 与场偏转线圈并联的电容C410用来旁路行频 R420是阻尼电阻, 避免场偏转线圈中电流快变时引起的自由振荡, 减小电感电路的反峰电压。

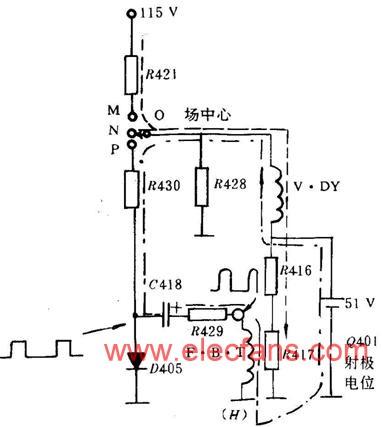

  场中心位置调节电路如图8 - 41所尽用来调节画面光栅中心位置偏差。 当跨接线与R421相接时, V.DY内有一直流流通, 其通路为: 115V→R421→V.DY→51V (Q401射极电位)→地, 使光栅在固定直流磁场作用下有一个向下移动的增量。 当跨接线与电阻R430相接时, V.DY内有两路直流流通, 一路为51V→V.DY?→R430→D405→地另一路为51V→V.DY→R428→地。 由?F。B。T?⑤脚送来的25V行反峰电压经C418隔直后经D405的削波作用, 大约有-15V左右的电压。 两种直流电流的共同作用的结果使光栅有一个向上移动的增量。
