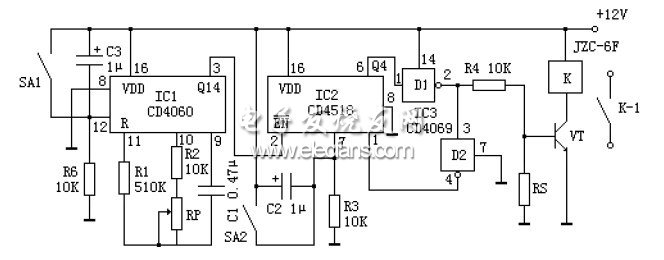

一、CD4060构成的精确长延时原理电路工作原理

　　通电后，时基振荡器震荡经过分频后向外输出时基信号。作为分频器的IC2 开始计数分频。当计数到10 时，Q4 输出高电平，该高电平经D1 反相变为低电平使VT 截止，继电器断电释放，切断被控电路工作电源。与此同时， D1 输出饿低电平经D2 反相为高电平后加至IC2 的CP 端，使输出端输出的高电平保持。电路通电使IC1、IC2 复位后，IC2 的四个输出端，均为低电平。而Q4 输出的低电平经D1 反相变为高电平，通过R4 使VT 导通，继电器通电吸和。这种工作状态为开机接通、定时断开状态。

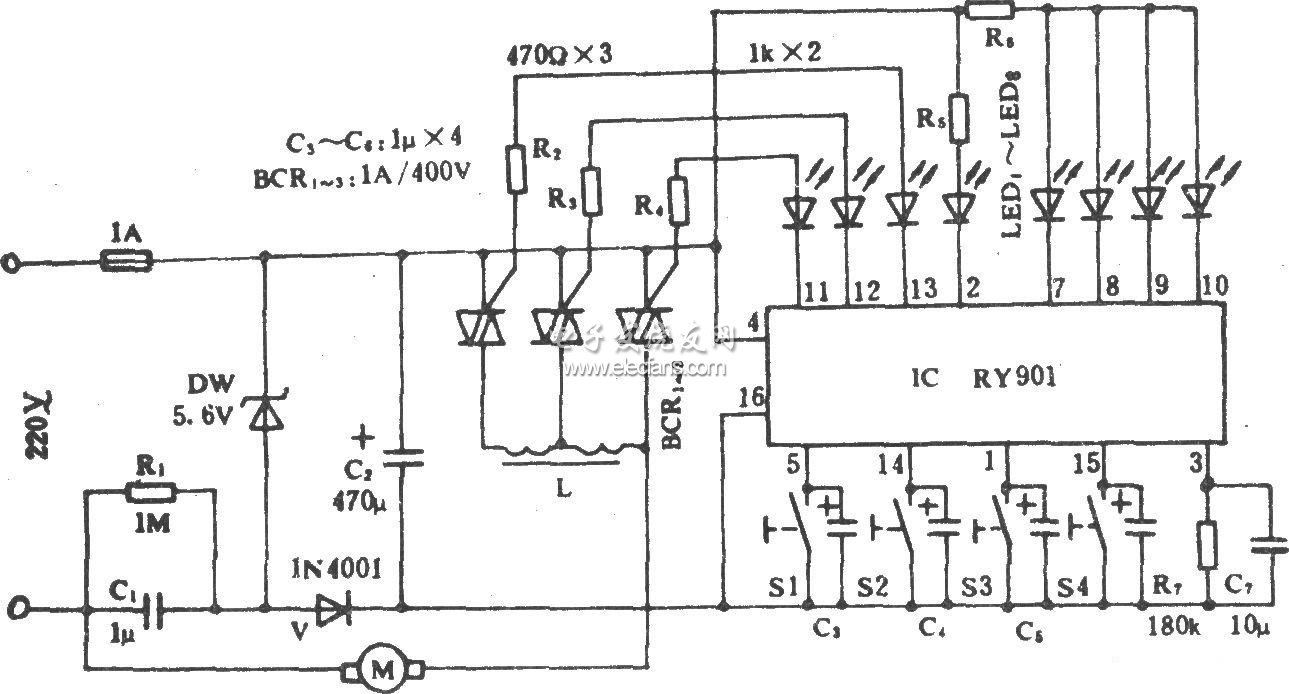

基于RY901的电风扇程控电路，还有其他相关资源，欢迎浏览！：
