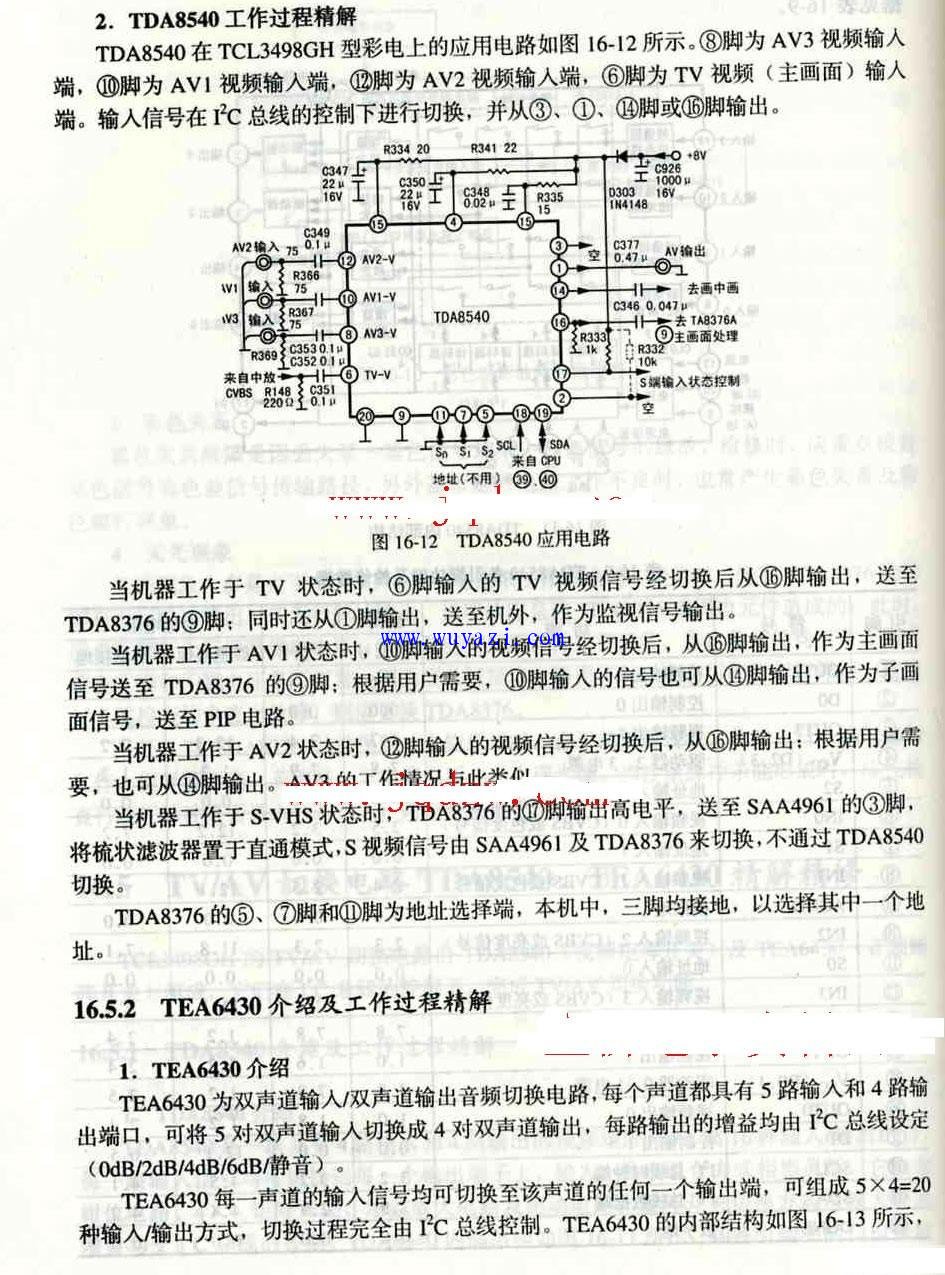

TDA8540引脚功能电压及
TDA8540S是一块具有4路输入和4路输出的视频矩阵开关，共16种输入输出组合，每路输入均可以切换到每一个输出端子上。
| 脚号 | 功能说明 | 脚号 | 功能说明 |
| 1 | 第二视频输出端 | 11 | 次级地址输出脚 |
| 2 | 零控制输出 | 12 | 第三视频输入 |
| 3 | 第三视频输出端 | 13 | 供电电源+8V |
| 4 | 驱动器供给电压 | 14 | 第一视频输出端 |
| 5 | 次级地址输出2端 | 15 | 驱动供给电压 |
| 6 | 零视频输入 | 16 | 视频输出0端 |
| 7 | 次级地址输出1端 | 17 | 控制输出1端 |
| 8 | 第一视频输入 | 18 | I2C总线时钟线 |
| 9 | 模拟地 | 19 | I2C总线数据线 |
| 10 | 第二视频输入 | 20 | 数字 |
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快
速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元
化服务。
（本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
TDA2009应用电路及参考资料 1脚：1.2V——左声道输入 2脚：0.8V——左声道反馈 3脚：12V——静噪 4脚：0.8V——右声道反馈 5脚：1.2V——右声道输入 6脚：0V——地 7脚：0V——空 8脚：12.4V&
探针电流电压针420*4450 头部直径5.0 过大电流的电流电压针

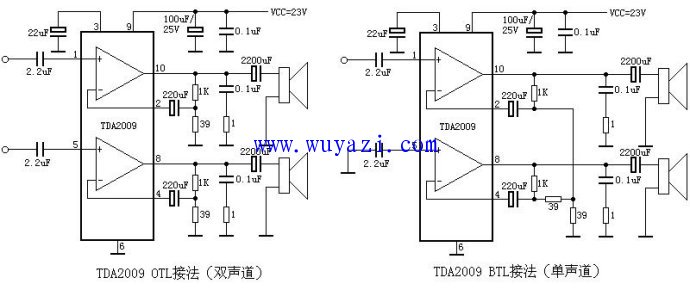

TDA2009应用电路及参考资料
1脚：1.2V——左声道输入
2脚：0.8V——左声道反馈
3脚：12V——静噪
4脚：0.8V——右声道反馈
5脚：1.2V——右声道输入
6脚：0V——地
7脚：0V——空
8脚：12.4V——右声道输出
9脚：24V——电源
10脚：12.4V——左声道输出
11脚：--
