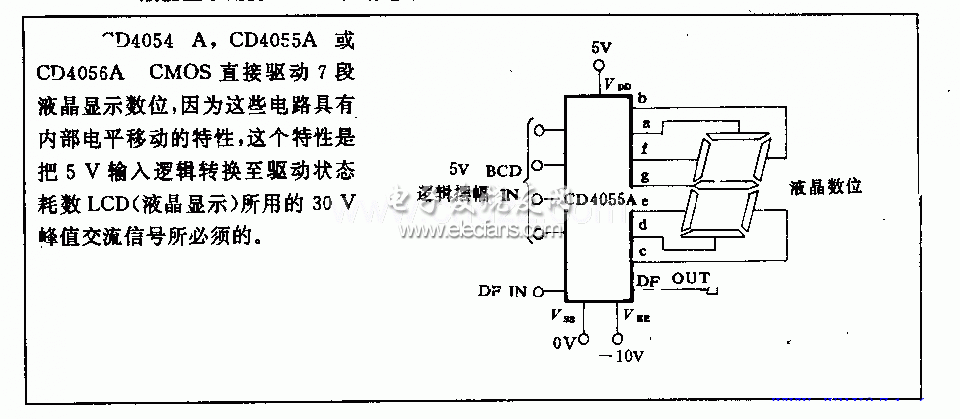

液晶显示用的CMOS驱动电路原理图:

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

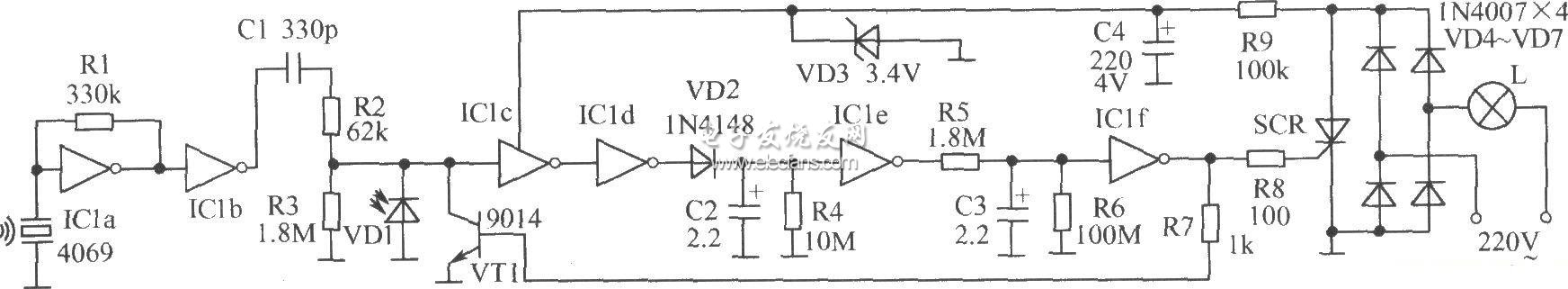

常态下，交流电通过白炽灯、VD4～VD7整流桥、电阻R9组成的分压电路及VD3、C4组成的稳压电路形成回路，回路电流小于0.9mA，功耗小于0.2W，照明灯不亮。当声敏元件接收到声波后，声波信号转化为电信号，经IC1a、IC1b两级放大，再经耦合电容C1去除低频振动产生的干扰信号。当环境光较强时，该信号由光敏二极管VD1旁路，不向后级输出；当环境光较弱时，VD1开路，前级输出的声波信号由IC1c及1C1d放大，VD2、C2、R4组成整流滤波电路，将IC1d输出的音频信号(经VD2单向快速向C2充电)整流成直流信号，同时C2、R4兼有延时作用，延时时间为RC=22s。当IC1d输出的声波信号为较短暂的干扰信号时，C2输出端电平由低到高的跳变时间要比R5、C3组成的延时回路的电平跳变时间短，这时C2的输出信号不能影响C3输出电平变化，干扰信号被屏蔽；当声波信号正常时，C2输出的电平信号经由R5、C3、 IC1f、R8，延时接通SCR，白炽灯点亮。白炽灯中的光控开关电路:
