该话筒采用单管工作，工作电压仅需1.5V，。频率调谐在88~108MHz的调频波段，用普通的调频收音机在30米范围内可以清晰地接收到话筒信号。
如下
电路工作原理简介
话筒接收到的声音信号经R1、C1;R2、C2构成的高、低频阻容滤波器耦合到三极管的基极。由于三极管的正反馈放大作用，L1、C3构成的高频振荡器的高频信号经C4等效反馈到三极管基极。两信号一同被三极管混频形成被调制的高频载波，经C6传输到天线，由天线向周围空间发射信号。
微调L1线圈的间隙，可改变FM调频波的频率值。使用时，在88~108MHz之间可任意选取FM的接收频点。振荡线圈L1选用直径0.6mm漆包线在普通圆珠笔心上绕4圈，三极管用9018高频小功率管，当然用C3358这类的超高频低噪声管更好。
提示初学者：本电路中的MIC(话筒)没有提供偏置电流，如果使用驻极体话筒头可别忘了为其提供偏流。
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快
速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元
化服务。

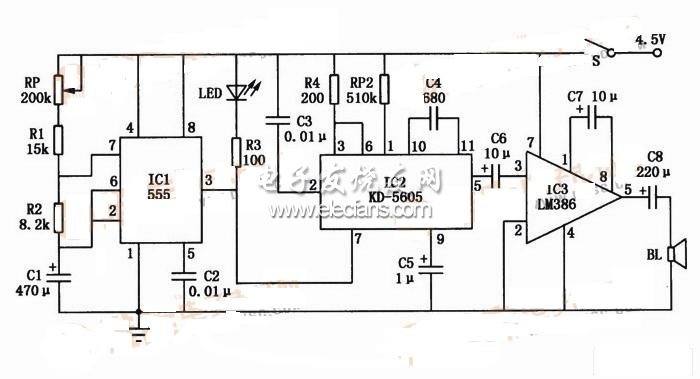

电子猫电路如图所示。IC1为时基集成电路NE555，它与电位器RP、电阻R1、R2和电容C1组成时间控制电路，用来控制猫叫声的间隔。IC2为猫叫声集成电路KD-5605，它将猫的叫声固化在电路内部。合上开关S，电源经RP、R1、R2向C1充电，C1两端电压充到电源电压2/3时，IC1的③脚输出低电平，发光二极管LED通电发光，同时IC2得电工作，其输出的猫叫信号经IC3功率放大后，推动扬声器BL发出洪亮逼真的猫叫声，达到驱鼠目的。与此同时，IC1内部放电管导通，C1贮存电荷经R2向IC1⑦脚放电。当Cl两端电压降至电源电压1/3时，IC1的③脚输出高电平，LED熄灭，IC2也失电停止工作，猫叫声停止。电源又通过RP、R1、R2向C1充电，电路如此循环工作。
