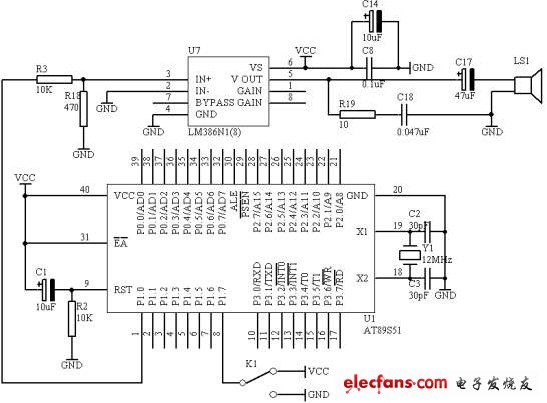

用 P1.0 输出 1KHz 和 500Hz 的音频信号驱动扬声器，作报警信号，要求 1KH z信号响 100ms ， 500Hz 信号响 200ms, 交替进行， P1.7 接一开关进行控制，当开关合上响报警信号，当开关断开告警信号停止，编出程序。

　　( 1 . 把 “ 单片机系统 ” 区域中的 P1.0 端口用导线连接到 “ 音频放大模块 ”区域中的 SPK IN 端口上;

　　( 2 . 在 “ 音频放大模块 ” 区域中的 SPK OUT 端口上接上一个 8欧的或者是16 欧的喇叭;

　　( 3 . 把 “ 单片机系统 ” 区域中的 P1.7/RD 端口用导线连接到 “四路拨动开关 ” 区域中的 K1 端口上.

 -电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

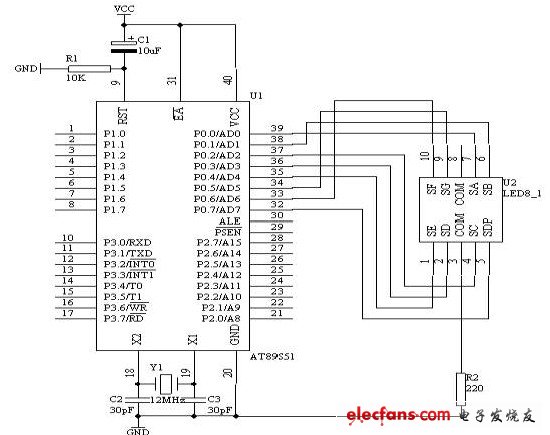

　　如图 13 所示，利用 AT89S51 单片机的 P0 端口的 P0.0 - P0.7 连接到一个共阴码管的 a - h 的笔段上，数码管的公共端接地。在数码管上循环显示 0 - 9 数字时间间隔 0.2 秒。

　　把 “ 单片机系统 ” 区域中的 P0.0/AD0 - P0.7/AD7 端口用 8 芯排线连接到 “ 四路静态数码显示模块 ” 区域中的任一个数码管的 a - h 端口上;要求： P0.0/AD0 与a 相连， P0.1/AD1 与 b 相连,P0.2/AD2 与 c 相连， …… ， P0.7/AD7 与 h 相连。
