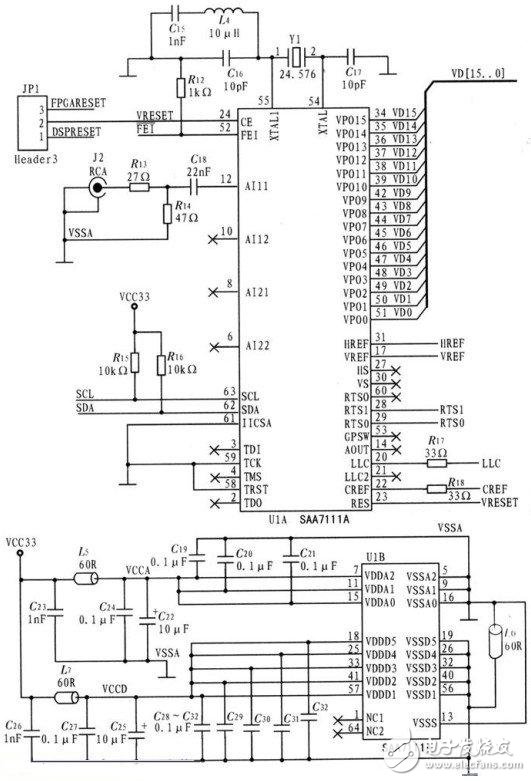

本文介绍的是一款高性能的视频采集电路。该系统选用的视频解码器为Philip公司的高性能视频A/D转换器SAA7111.该器件是一款广泛应用于桌面视频、多媒体、数字电视、图像处理、视频电话的高性能视频输入处理器件。该器件采用3.3 V的CMOS电路，高度集成模拟前端和数字视频编码器；包括2路模拟视频处理通道，1个时钟产生电路，1个自动箝位和自动增益控制电路，1个多制式数字解码器，1个亮度/对比度/饱和度控制电路，以及色彩空间矩阵。SAA7111输出为16位VPO总线，支持不同位宽的数据输出格式。SAA7111支持的输出格式包括：12位YUV411，16位YUV4:2：2，8位CCIR-656、16位565RGB以及24位的888RGB.如下图所示。

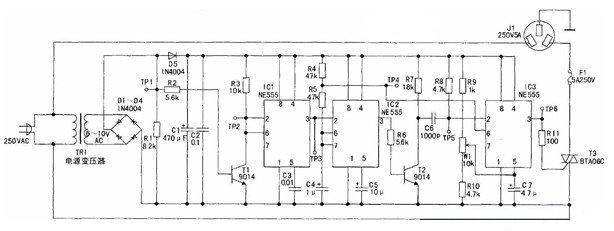

　　可控硅调压器广泛应用于风扇调速、灯具调光等场合。由于可控硅的开关器件，本身损耗少，比较起变压器调压来，可以节省不少电力，同时体积小、重量轻、稳定可靠。如下图所示的可控硅过零触发调压器电路分为过零检测和可控硅触发两部分电路，使用时基电路NE555实现。
