自主式移动机器人系统是指根据指令任务及环境信息进行自主路径规划，并且在任务执行过程中不断采集局部环境信息，做出决策，从而实现安全行驶并准确到达目标地点的智能系统。本文以LPC2119为控制核心，介绍了一种轮式移动机器人的设计方案。该机器人系统应用超声传感器、光敏传感器、碰撞传感器采集外部环境信息，采用PTR2000实现移动机器人与计算机通信，从而实现现场信息的反馈和计算机控制命令的发送。
LPC2119是Philips公司推出的支持实时仿真和跟踪的arm7TDMI-S微处理器，嵌入128KB高速Flash存储器。它采用3级流水线技术，取指、译码和执行同时进行，能够并行处理指令，提高CPU运行速度。由于其具有非常小的尺寸和极低的功耗，非常适合小型化应用。片内多达64KB的SRAM，具有较大的缓冲区规模和强大的处理能力。LPC2119内部集成2个CAN控制器、2个32位定时计数器和4个ADC单元电路。
电机的PWM控制电路设计
IR2110是美国IR公司推出的一种双通道、高压、高速的功率器件栅极驱动的单片式集成驱动器。它把驱动高压侧和低压侧MOSFET或IGBT所需的绝大部分功能集成在一个高性能的封装内，外接很少的分立元件即能提供极快的开关速度和极低的功耗。其特点在于：将输入逻辑信号转换成同相位低阻抗输出驱动信号，可驱动同一桥臂上的2路输出，驱动能力强，响应速度快;工作电压较高，可达600V;内设欠压封锁;成本低、易于调试;电路芯片体积小，为DIP14 封装。高压侧驱动采用外部自举电容上电，与其他IC驱动电路相比，在设计上大大减少了驱动变压器和电容的数目，降低了产品成本，减小了体积，提高了系统的可靠性。这种适用于驱动功率MOSFET和IGBT的自举式集成电路，在电源变换、电机调速等功率驱动领域中获得了广泛的应用。

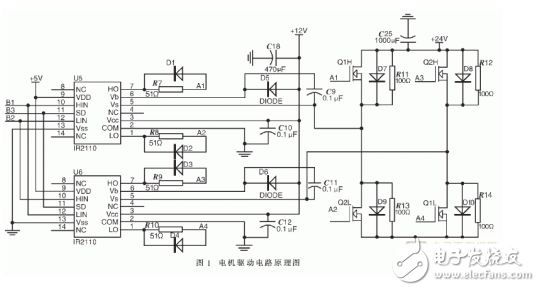

LPC2119单片机的PWM功能建立在标准定时器上，它具有32位的定时控制器及预分频控制器、7个匹配控制器，可实现6个单边PWM或3个双边PWM输出，也可以使用这两种类型的混合输出。此系统使用端口PWM0和PWM1输出两路PWM信号，分别控制移动机器人的2个驱动电机。PWM信号经过光电耦合器形成两路相位相差180°的信号加到IR2110的HIN和LIN引脚上，实现对同一桥臂上的两个MOSFET开关的控制，原理如图1所示。
HIN为高电平期间，Q1、Q4导通，在直流电机上加正向工作电压;HIN为低电平期间，LIN端输入高电平，Q2、Q3导通，在直流电机上加反向工作电压。因此电枢上的工作电压是双极性矩形脉冲波形。由于机械惯性的作用，矩形脉冲电压的平均值决定电动机的转向和转速。
超声传感器系统
为减轻控制器LPC2119的负担，超声传感器系统由Atmel公司的AT89C1051单片机控制。1051单片机是含有一个1KB可编程E2PROM的高性能微控制器，它与工业标准MCS-51的指令和引脚兼容。它为很多嵌入式控制应用提供了一个高度灵活、有效的解决方案。AT89C1051有以下特点：1KB的E2PROM、128B的RAM、15根I/O线、2个16位定时 /计数器、5个二级向量中断结构、1个全双向的串行口且内含精密模拟比较器和片内振荡器，具有4.25~5.5V的电压工作范围及24MHz工作频率，同时还具有加密阵列的二级程序存储器加锁、掉电和时钟电路等。此外，AT89C1051还支持两种软件设置的电源节电方式。空闲时，CPU停止，而RAM、定时/计数器、串行口和中断系统继续工作。掉电时，保存RAM的内容，但振荡器停振以禁止芯片其他功能，直到下一次硬件复位。

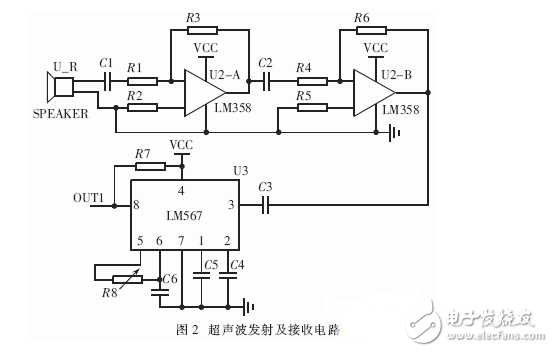

1051控制每60ms发送一路超声波，检测回波时间，并完成距离的计算。这样16路超声波循环检测一次约为1s，在常温时超声波的速度约为344m/s，可以计算出障碍物的距离，最后将超声波传感器编号及距离信息传送给LPC2119。超声波发射及接收子系统如图2所示。1051利用P1.0引脚向外发送40kHz的脉冲信号，此信号作为4-16译码器74HC154的使能信号，引脚P1.1~P1.4作为译码信号，分别对应编号0~15的超声波传感器。此信号经过9013放大后推动换能器产生40kHz的超声波信号。
LM567是一片锁相环电路，其5、6脚外接的电阻和电容决定了内部压控振荡器的中心频率f2，f2≈1/1.1RC。其1、2脚分别通过电容器接地，形成输出滤波网络和环路单级低通滤波网络。2脚所接电容决定锁相环路的捕捉带宽：电容值越大，环路带宽越窄。LM567的工作电压为 4.75～9V，工作频率从直流到500kHz，静态工作电流约8mA。
本设计是一个基于arm7微处理器的车载嵌入式系统，不仅满足了移动机器人控制系统的要求而且为机器人的转型应用提供了良好的技术支持。在此基础上可以加入各种先进的控制算法，实现移动机器人的智能化。
机器人要实现的动作和功能较多，需要多个传感器对外界进行检测，并实时控制机器人的位置、动作和运行状态。系统中的所有任务最终都挂在实时操作系统μC／0S一Ⅱ上运行，因此不仅要考虑微控制器的内部资源，还要看其可移植性和可扩展性。LPC2129是Philips公司生产的一款32位arm7TDMI—S微处理器，嵌入256 KB高速Flash存储器，它采用3级流水线技术，同时进行取指、译码和执行，而且能够并行处理指令，提高CPU的运行速度。由于它的尺寸非常小，功耗极低，抗干扰能力强，适用于各种工业控制。2个32位定时计数器、6路PWM输出和47个通用I／0口，所以特别适用于对环境要求较低的工业控制和小型智能机器人系统。因此选用 LPC2129为主控制器，可以获得设计结构简单、性能稳定的智能机器人控制系统。
无线通信接口设计

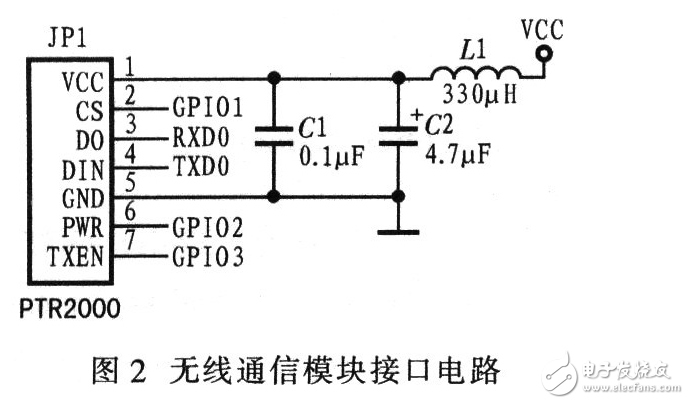

系统采用迅通公司生产的PTR2000无线通信数据收发模块。电路接口如图2所示。该模块基于NORDIC公司生产的射频器件nRF401开发，其特点是：①有两个频道可供选择，工作速率高达20 Kb／s；②接收发射合一，适合双工和单工通信，因而通信方式比较灵活；③体积小，所需外围元件少，接口电路简单，因此特别适合机器人小型化要求；④可直接接单片机串口模块，控制简单；⑤抗干扰能力强；⑥功耗小，通信稳定。
超声波测距传感器设计与实现
两路超声波传感器用以控制机器人避开障碍物，并预测机器人相对目的地距离，起导航作用，其接收部分与微控制器的捕获和定时管脚相连接。整个超声波检测系统由超声波发射、超声波接收和单片机控制等部分组成。发射部分由高频振荡器、功率放大器及超声波换能器组成。经功率放大器放大后，通过超声波换能器发射超声波。

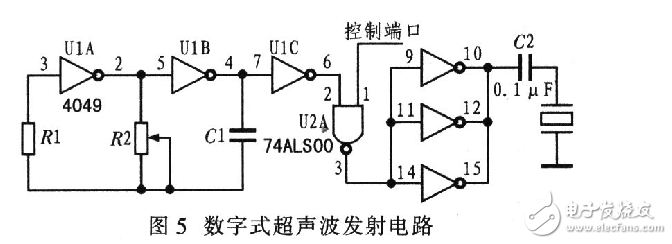

图5给出由数字集成电路构成的超声波振荡电路，振荡器产生的高频电压信号通过电容C2隔除掉了信号中的直流量并给超声波换能器MA40S2S。其工作过程：U1A和UlB产生与超声波频率相对应的高频电压信号，该信号通过反向器U1C变为标准方波信号，再经功率放大，C2隔除直流信号后加在超声波换能器MA40S2S进行超声波发射。如果超声波换能器长时间加直流电压，会使其特性明显变差，因此一般对交流电压进行隔除直流处理。U2A为 74ALS00与非门，control_port（控制端口）引脚为控制口，当control_port为高电平时，超声波换能器发射超声波信号。

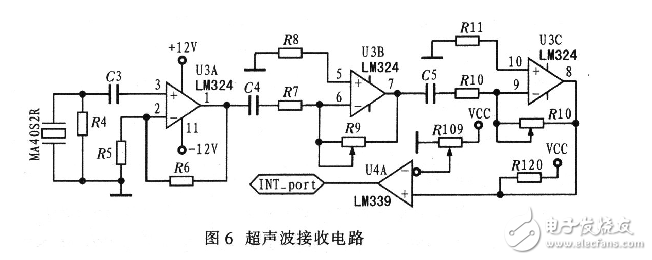

图6示出为超声波接收电路。超声波接收换能器采用MA40S2R，对换能器接收到的信号采用集成运算放大器LM324进行信号放大，经过三级放大后，通过电压比较器LM339将正弦信号转换为TTL脉冲信号。INT_Port与单片机中断管脚相连，当接收到中断信号后，单片机立即进入中断并对超声波信号进行处理和判断。
光电检测模块设计
设计光电检测模块，使机器人能够检测地面上的白色引导线。光电检测电路主要包括发射部分和接收部分，其原理如图3所示。发射部分的波形调制采用了频率调制方法。由于发光二极管的响应速度快，其工作频率可达几兆赫兹或十几兆赫兹，而检测系统的调制频率在几十至几百千赫兹范围之内，因此能够满足要求。光源驱动主要负责将调制波形放大到足够的功率去驱动光源发光。光源采用红外发光二极管，工作频率较高，适合波形为方波的调制光发射。
接收部分采用光敏二极管接收调制光线，将光信号转变为电信号。这种电信号通常较微弱，需进行滤波和放大后才能进行处理。调制信号的放大采用交流放大形式，可以将调制光信号与背景光信号分离开来，为信号处理提供方便。调制信号处理部分对放大后的信号进行识别，判断被检测对象的特性。因此，该模块的本质是将“交流”的、有用的调制光信号从“直流”的、无用的背景光信号中分离出来，从而达到抗干扰的目的。
