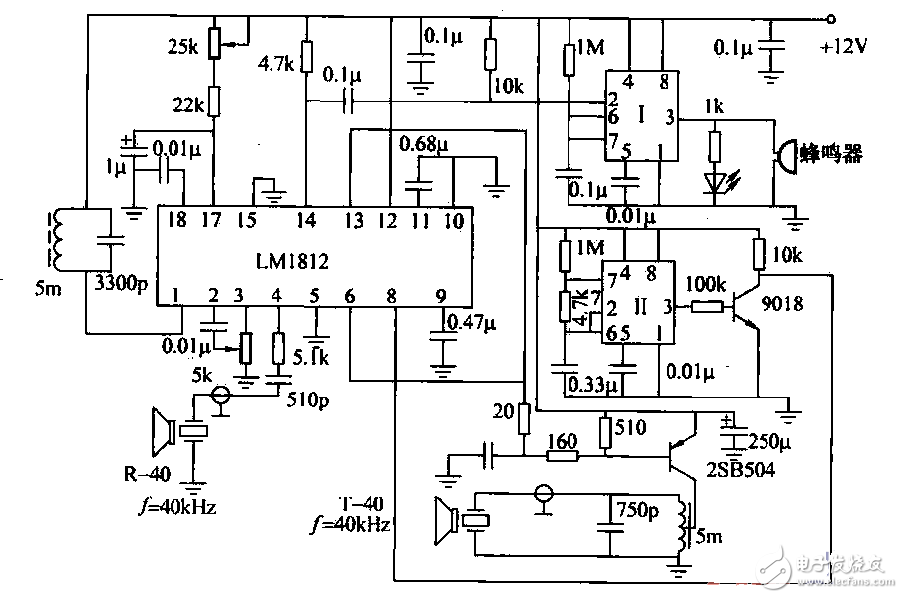

电路原理：所示为超声波防碰撞电路，电路采用LM1812并由时基电路Ⅱ来控制LM1812的发送与接收（LM1812，即发送又接收）。控制距离可用Skfl的电位器来调节，一般可控制2—3m。时基电路1组成单稳态电路，当达到报警距离时，时基电路1的②脚输入低电平（相当于1／3Vcc），单稳态电路被触发，③脚输出高电平．LED点亮同时电子蜂鸣器发声报警。本电路超声波发送／接收传感器采用T/R-40系列，该电路可用于汽车倒车时防碰撞报警器，安装于汽车尾部即可。也可用于防盗报警，在小偷进入2～3m范围内，就开始报警，用于家庭、仓库、金融等部门。

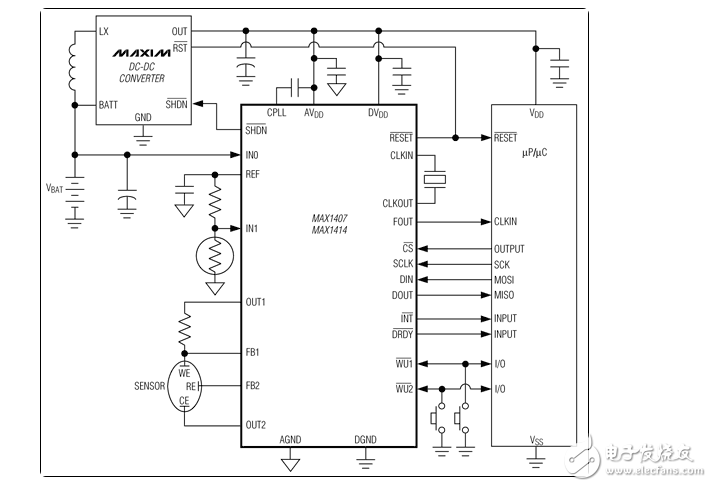

电路原理：低功耗、通用的、多通道数据采集系统（DAS），这些器件针对低功耗应用而优化。所有器件的工作于+2.7V至+3.6V单电源，工作模式下耗电最大为1.15mA，休眠模式下耗电仅2.5µA。提供用于ADC的差分8:1输入多路复用器、可编程三态数字输出、关断外部电源的输出以及ADC数据就绪输出。MAX1408具有八个辅助模拟输入，而MAX1407/MAX1414包括四个辅助模拟输入和两个10位加载/感应DAC。另外，MAX1414 具有用于信号检测比较器的50mV门限滞回，其它器件具有0mV门限滞回。 MAX1409为20引脚的DAS，带有一个用于ADC的差分4:1输入多路复用器、一路辅助模拟输入以及一个10位加载/感应DAC。MAX1407/MAX1408/MAX1414提供节省空间的28引脚SSOP封装、MAX1409提供20引脚SSOP封装。典型工作电路如下。
关键特性
在待机、空闲及工作模式下供电范围为+2.7V至+3.6V （休眠模式下可降低到1.8V），工作模式下电源电流为1.15mA，休眠模式下电源电流为2.5µA （唤醒、RTC以及电压监视器有效），多通道16位Σ-Δ ADC，±1.5 LSB （典型值）积分非线性，30Hz或60Hz连续转换率，缓冲或无缓冲模式，+1/3、+1或+2V/V的增益，单极性或双极性模式的片内失调校准，10位加载/感应DAC，缓冲输出1.25V、18ppm/°C （典型值）的带隙基准输出，与SPI?/QSPI?或MICROWIRE?标准兼容的串口。
系统支持功能
RTC （有效至9999）与闹钟， 高频PLL时钟输出（2.4576MHz），+1.8V和+2.7V /RESET及电源电压监视器，信号检测比较器，中断发生器（/INT和/DRDY），三态数字输出，唤醒电路，28引脚SSOP （MAX1407/MAX1408/MAX1414）或20引脚SSOP （MAX1409）封装。
