户外照明通常是由人工操作机械开关控制照明系统的打开或关闭。为了节省能源，您可能不希望整个晚上都在某个区域开启照明系统，这种情况下，如果能够精确地控制照明系统，在必要的时候自动打开或关闭照明系统，将会带来更多的便利条件。利用控制器可以检测环境光强，天黑时打开照明灯并保持一定的时间间隔，然后在指定时间自动关闭照明灯。早上，则对该过程进行反向操作。如果预定时间内环境光强仍低于预设的照明门限，系统将打开照明灯。环境光足够亮时，系统将关闭照明灯。利用环境光传感器（ALS）检测、测量环境光强，据此设计智能化照明控制器并不困难。由于控制器配备实时时钟（RTC），还可在规定的时间打开或关闭照明系统。本文介绍的管理系统可用于市电照明系统。
集成系统组件
本设计中的照明控制器利用ALS测量环境光亮度，目前市场上有两种不同的ALS：一种输出与环境光亮度成比例的模拟电压，另一种提供数字输出。本系统采用数字输出ALS。控制器需要知道准确的时间，所以采用实时时钟（RTC）。考虑到可能发生断电，所以时间信息需要备份电池。通过用户界面设置时间和其它参数。这里的用户界面包括两个7段LED显示器和一个按钮。短按按钮时，系统显示时间和其它参数；长按按钮时，可调整时间和参数。系统具有自动/手动开关，以使能手动控制照明灯。系统由市电供电，照明系统通过一个继电器接通/断开电源。系统的数字信号与市电采用电气隔离。
人工操作模式下，自动/手动开关必须切换至手动位置。手动模式下，继电器保持导通，照明系统由标准的墙上控制开关打开/关闭。手动/自动开关处于自动模式时，墙上控制开关必须打开，以确保控制器正常工作。如果墙上开关未打开，控制器将无法控制照明。照明系统可能包含多盏照明灯。

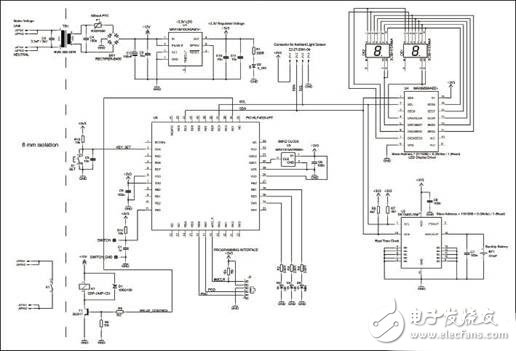

图3 系统原理图
凭借现代化半导体技术，系统可按照预设方式测量环境光亮度并控制照明系统的开启/关闭。本文介绍了如何设计可基于环境光和时间信息实现智能化照明管理的控制器方案，该系统理想用于市电照明系统。
目前广泛用于集成电路封装测试的设备是由计算机软件控制，通过接口总线与硬件设备通信，能够代替测试人员的大部分劳动，也称为自动化测试系统（ATE）。其工作原理是：在计算机中使用测试软件编写待测芯片的测试程序，编写测试程序的过程就是利用程序语言实现对测试系统硬件资源的调度，将测试图形应用于被测集成电路的管脚；使用测试软件执行测试程序，这个过程需要计算机与测试系统进行通信，调用测试系统硬件电路的驱动函数，将控制命令经计算机的I／O接口发送至测试硬件相应的端口；测试仪硬件接口经过译码电路译码之后驱动硬件动作实现既定的测试功能；测试的数据结果通过计算机的I／O接口返回；计算机对结果数据进行分析处理、按一定的标准进行判别，将测试结果进行显示、控制分选机对被测器件进行分选。
PCI总线的信号定义

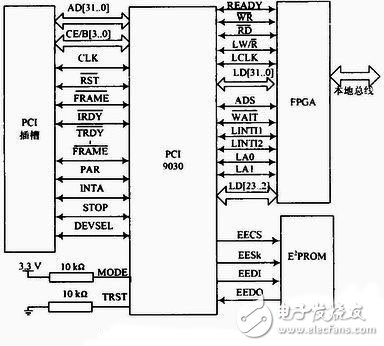

PCI总线的信号主要包括PCI总线信号、E2PROM接口信号和局部总线信号。主要信号的电路连接图如图所示。
E2PROM的控制信号

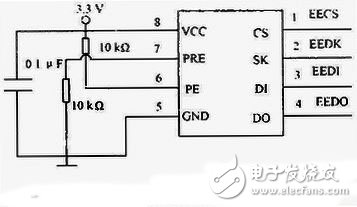

PCI总线接口芯片的配置信息需要通过E2PROM存储并在没备复位时加载。PCI9030的信号线 EECS，EESK，EEDI和EEDO是专门用于E2PROM的连接，本没计选用的E2PROM是NM93CS66L，该芯片拥有一个4 KB容量的低电平串行存储器，在对芯片PCI9030执行复佗操作时加载存储信息，从而使PCI接口卡实现即插即用的功能。PCI9030与 NM93CS66L的电路连接如图所示。
利用PCI专用接口芯片与FPGA结合可以实现PCI接口电路的简化设计，缩短开发周期；SDK软件开发包可以很轻松地完成PCI芯片的配置和调试，在Windows XP操作系统中利用VC6．0软件开发工具加载SDK中的API函数库可以实现用于集成电路测试的PCI驱动程序的设计。通过该接口电路实现了利用PC软件控制硬件电路完成IC测试的功能。
