微压力传感器信号是控制器的前端，它在测试或控制系统中处于首位，对微压力传感器获取的信号能否进行准确地提取、处理是衡量一个系统可靠性的关键因素。后续接口电路主要指信号调节和转换电路，即能把传感元件输出的电信号转换为便于显示、记录、处理和控制的有用电信号的电路。由于用集成电路工艺制造出的压力传感器往往存在：零点输出和零点温漂，灵敏度温漂，输出信号非线性，输出信号幅值低或不标准化等问题。

　　电桥放大电路

　　由于所测出的微压力传感器两端的电压信号较弱，所以电压在进行A/D 转换之前必须经过放大电路的放大（见图2）。INA118 由3 个运算放大器组成差分放大结构，内置输入过压保护，且可通过外置不同大小的电阻实现不同的增益（从1 到1 000），因而应用范围很广。

　　图2 电桥放大电路

　　通过在脚1 和脚8 之间外接一电阻Rg 来实现不同的增益，该增益可从1 到1 000 不等。电阻Rg 为式中G 为增益。由于Rg 的稳定性和温度漂移对增益有影响，因此，在需要获得高精度增益的应用中对Rg 的要求也比较高，应采用高精度、低噪声的金属膜电阻。此外，高增益的电路设计中的Rg 值较小，如G=100时的Rg 值为1.02 kΩ；G=1 000 时的Rg 值为50.5Ω。

　　AD7715 接口电路

　　为了实现对微压力的实时测量，使用 16 位的AD7715 对输出电压进行采样测量，其中AD780 提供2.5V 高精度基准电压。P3.1 脚提供了AD 工作所需的时钟，P1.4 和P1.5 脚接收和发送通讯数据，P1.6 是片选信号，P1.7 接DRDY ，AT89S52 可以通过查询P1.7 的状态来判断是否可以读取AD 转换结果。A/D 接口电路如图3所示。

　　图3 A/D 转换电路

　　单片机接口电路

　　AT89S52 是一个低功耗，高性能CMOS 8 位单片机，兼容标准MCS-51 指令系统及80C51 引脚结构。本设计使用的复位电路是由22μF 的电容，1 kΩ的电阻及IN4148 二极管组成。在满足单片机可靠复位的前提下，该复位电路的优点在于降低复位引脚的对地阻抗，可以显着增强单片机复位电路的抗干扰能力。二极管可以实现快速释放电容电量的功能，满足短时间复位的要求。本设计的单片机连接电路如图4 所示，输入信号为经7715A/D 转换的模拟电压，单片机进行计算处理后输入到LCD1602 液晶显示，显示出相应的压力值。

　　图4 单片机连接电路

　　通过对微压力传感器的应用、特点及工作特性等方面的研究，并对微压力传感器接口电路进行了设计，在电路框图中充实了各个部分的内容。首先采用惠斯通电桥滤出微压力传感器输出的变量，然后用INA118放大器将此信号放大，再用7715A/D 转换器驱动LCD 将其显示。完善了微压力传感器接口电路，使电路在功能性、稳定性、可靠性及小型化等方面都有所增强。

　　RS-485标准在工业控制、电力通讯、智能仪表等领域中使用广泛。但是，在工业控制等现场环境中，情况复杂，常会有电气噪声干扰传输线路；在多系统互联时，不同系统的地之间会存在电位差，形成接地环路，会干扰整个系统，严重时会造成系统的灾难性损毁；还可能存在损坏设备或危害人员的潜在电流浪涌等高电压或大电流。因此，对RS-485接口的隔离是非常有必要的。

　　隔离RS-485接口电路

　　我们经常采用的485接口隔离电路是利用三个光耦隔离收发及控制信号，加上485收发器共需要4片IC，且采用光耦隔离需要限流及输出上拉电阻，必要时还会使用三极管驱动。设计电路繁琐，耗费时间长，如果没有之前使用光耦的经验，那么在选用光耦限流及输出上拉电阻方面会耗费很多不必要的时间；且光耦的输出信号上升时间较长，在与数字I/O端口相接时，需另加施密特整形才能保证信号的波形符合标准，如在FPGA、DSP等系统中的应用。

　　ADM2483是内部集成了磁隔离通道和485收发器的芯片，内部集成的磁隔离通道原理与光耦不同，在输入输出端分别有编码解码电路和施密特整形电路，确保了输出波形的质量。且磁隔离功耗仅为光耦的1/10，传输延时为ns级，从直流到高速信号的传输都具有超越光耦的性能优势。内部集成的低功耗485收发器，信号传输速率可达500Kbps，后端总线可支持挂载256个节点。具有真失效保护、电源监控以及热关断功能。

　　要实现隔离RS-485接口的电路设计只需在ADM2483的电源与地之间接一个104的去耦电容即可。当然，DC-DC隔离电源是必不可少的。其电路连接如下图：

　　信号自收发电路

　　信号自收发电路我们采用74HC14芯片，利用它的施密特波形翻转性能来控制RE、DE引脚，以实现信号的自收发。其电路连接如下图：

　　如图所示，MCU的发送信号经过施密特触发器反向后输给DE和RE脚，发送数据引脚TxD接地。

　　当有高电平信号发送时，经反向变为低电平信号，DE/RE引脚输入为低电平，使发送驱动器禁止，总线为高阻状态，此时由A、B总线上的上拉电阻产生高电平输出。当有低电平信号发送时，经反向变为高电平信号，DE/RE引脚输入为高电平，使发送驱动器工作，由于TxD引脚端接地，为低电平，这样就将低电平发送至总线。

　　仅为实现RS-485接口的自收发功能，在实际应用中，应根据使用情况作出相应的修改。此收发电路也有不足之处，当在连续发送高电平时，ADM2483的DE／RE引脚处于接收状态，所以，此时的发送端和接收端都处于接收状态，这时的总线是空闲状态，是允许各节点发送数据的，因此一般在主从式的网络结构中采用此方法。在网络上也有不同的几种实现RS－485收发器自收发的方案，分别有以下几种：

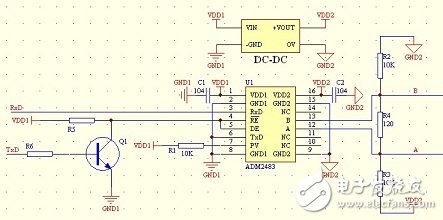

　　利用三极管反向原理实现

　　电路如下图：

　　当不发送数据时，TxD信号为高电平，经V1反向后使ADM2483处于接收状态。当发送数据时，TxD为高时，经V1反向，使发送驱动器禁止，总线为高阻状态，此时由A、B总线上的上拉电阻产生高电平输出。TxD为低时，经V1反向，使发送驱动器工作，由于TxD引脚端接地，为低电平，这样就将低电平发送至总线。

　　采用这种电路时，需要程序保证不同时进行接收和发送的操作。

　　利用555定时器，其原理于以上电路类似， 如下：

　　555定时器为边沿触发，当TxD发送高电平时，555定时器OUT引脚输出低电平，当TxD发送低电平时，555定时器OUT引脚输出高电平，当TxD转为高电平时，OUT引脚输出的高电平状态会延迟一会再转入低电平，以确保发送数据的正确性。

　　采用74HC14和RC电路实现，此电路是对单纯使用74HC14实现自收发电路的改进，增加了RC充放电电路，减少总线处于空闲状态的时间，电路如下图：

　　当TxD信号为高电平，则通过电阻为电容充电，其充电时间为T，该时间应设置为串口发送一个字节所需要的时间，由R，C参数来确定。当电容充满后，则DE／RE为低电平，使ADM2483处于接收状态。在发送数据时，TxD起始位产生第一个下降沿，使电容经过二极管进行快速放电，使DE／RE很快变为高电平，ADM2483处于发送状态。在发送过程中， 当TxD变成高电平时，电容通过电阻缓慢充电，使DE／RE仍然保持在发送状态，可有效吸收总线上的反射信号。当RC充电结束，使DE／RE转入接受状态时， 总线上的上拉、下拉电阻将维持TxD高电平的发送状态，直至整个bit发送结束。

　　当数据发送完毕以后，TxD变为高电平，RC又开始充电，即经T时间后，ADM2483又转换为接收状态。以上所有电路均为参考电路，为电路设计者提供思路，在实际使用中请再次验证，以确保电路的稳定及不会对系统造成破坏。对于电路损坏造成的损失，概不负责。
