嵌入式系统是一种“完全嵌入受控器件内部，为特定应用而设计的专用计算机系统”，为控制、监视或辅助设备、机器或用于工厂运作的设备，核心是由一个或几个预先编程好以用来执行少数几项任务的微处理器或者单片机组成。本文将介绍三种基于嵌入式技术应用电路设计，分别是电机驱动控制器、SOHO路由器电路与嵌入式语音识别电路。

电机驱动控制器

　　采用DSP 芯片和外围电路构成速度捕获电路，电机驱动控制器采用微控制芯片和外围电路构成了电流采样、过流保护、压力调节等电路，利用CPLD实现无刷直流电机的转子位置信号的逻辑换相。赛车刹车控制器是由防滑控制器和电机驱动控制器组成。两个控制器都是以DSP芯片为核心。防滑控制器主要是以滑移率为控制对象，输出给定的刹车压力，以 DSP芯片为CPU，外加赛车和机轮速度信号调理电路等。电机驱动控制器主要是调节刹车压力大小，并且控制电动机电流大小，也是以DSP芯片为CPU，再加外围电路电动机电流反馈调理电路、过流保护电路、刹车压力调理电路、四组三相全桥逆变电路等构成电机驱动控制器。

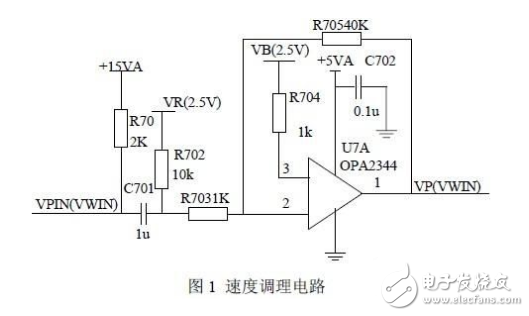

信号处理电路：赛车防滑控制器主要是以滑移率为控制对象，防止赛车打滑，由滑移率的偏差大小调节后输出压力参考值，以跟踪给定的滑移率大小。防滑控制器上必须有赛车前轮和刹车机轮速度信号的调理电路，主要是为了得到反馈的滑移率。赛车速度信号是以自由滚动的赛车前轮速度信号代替。在赛车的前轮与刹车机轮上都装有测速传感器，当轮子转动时，测速传感器会产生正弦波形式的交流信号，机轮每转动一圈，测速传感器发出50个周期的正弦交流信号。正弦交流信号的振幅随轮子速度的变化而变化，其信号为偏压2.5V，峰值为0.3V，最大信号幅值不超过5V的正弦波信号。

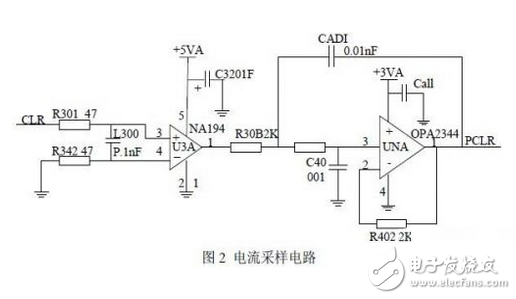

电流采样及过流保护电路：无刷直流电动机的电流是通过功率驱动电路母线上的电阻进行检测的。母线上面的电阻是由两个0.01Ω的功率电阻并联，采样电路是通过这两个并联的采样电阻进行电流采样的，采样电阻将电流信号转换为电压信号，电压信号送到电流监控芯片进行放大，然后经过由OPA2344构成二阶有源滤波电路滤波，最后得电流反馈信号，直接送到A/D转换器。

　　硬件过流保护电路，对系统的正常工作起到很重要的作用，主要是对功率器件MOSFET和电动机的保护。系统还带有软件保护功能，过流信号 OVCURX送到 DSP的输入引脚，当OVCUR为高电平时，DSP会产生电机控制转动信号ENABLE关断逻辑信号，使电机停转。芯片IR2130自身带有过流保护功能。

　　SOHO路由器电路

　　利用Linux内核支持IPMasquerade技术实现NAT转换，实现多台主机共享访问因特网。IPMasquerade工作原理：客户机将实现IPMasquerade的Linux机器设置为缺省网关，当IPMasquerade的Linux机器收到客户机的数据包时，对其进行改写，将源地址替换为自己的IP地址，将源端口号换成一个新的端口号，并且对该过程进行记录;当接收到响应数据包时，如果其端口号正是先前所指定的端口号则再对该数据包进行改写，将其目的IP地址及目的端口号替换为原来记录的客户机IP地址和端口号，然后再发送给客户机。

　　S3C2410X微处理器通过系统总线连接FLASH和SDRAM构成存储系统，系统上电后，微处理器从FLASH中读取初始化程序，SDRAM为程序运行和数据处理和转发提供临时存储空间。以太网控制芯片DM9000，经单端口隔离变压器和RJ45接口与互联网相连。DM9000 通过MII（独立媒体接口）与交换控制芯片RTL8305SC的PORT4口相连，RTL8305SC经过4端口隔离变压器和四个RJ-45接口连接局域网集线器，交换机或电脑，进行数据交换或通过微处理器控制与广域网连接。

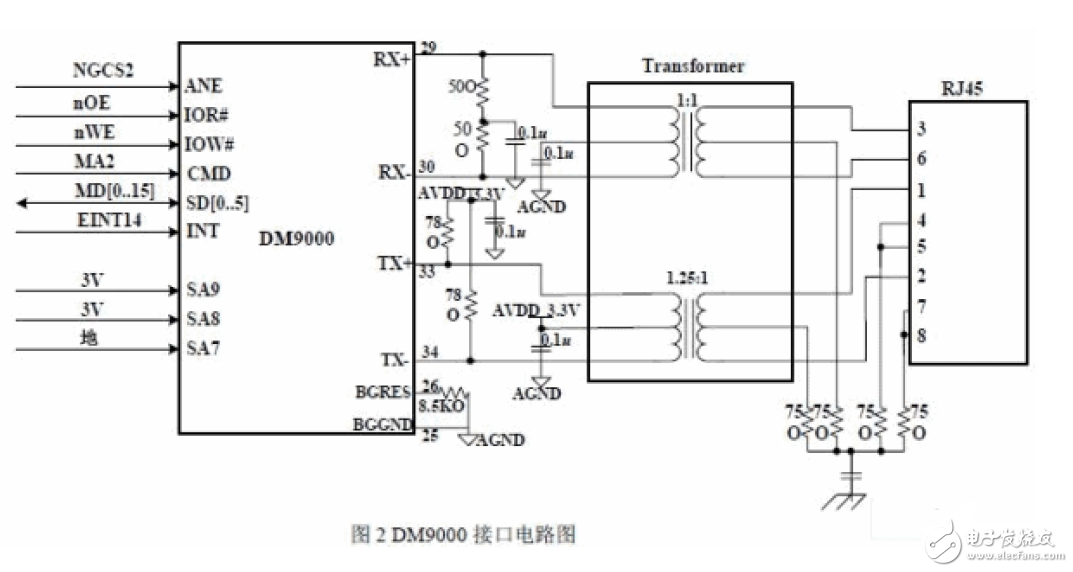

　　DM9000与S3C2410X、RJ45接口电路如图所示，DM9000E芯片的引脚INT与S3C2410X芯片的外部中断信号 EINT14相连，S3C2410X片选信号nGCS4和地址线MA2分别连接DM9000的AEN引脚和CMD引脚。SA6到SA0对应地址总线，而 SA9与SA8引脚设置为高电平，SA7引脚设置为低电平，用来片选DM9000;3C2410X的nOE引脚连接DM9000的读引脚IOR#，nWE 引脚连接DM9000的写引脚IOW#，并将S3C2410X数据线MD［0..15］与DM9000的数据线SD［0..15］连接，实现数据传输。将 RTL8305S第5端口设定为一个MII接口与以太网控制芯片DM9000RMII接口相连，RTL8305S与四端口隔离变压器和RJ45接口相似。

　　嵌入式语音识别电路模块

　　服务机器人以服务为目的，因此人们需要一种更方便、更自然、更加人性化的方式与机器人交互，而不再满足于复杂的键盘和按钮操作。基于听觉的人机交互是该领域的一个重要发展方向。目前主流的语音识别技术是基于统计模式。然而，由于统计模型训练算法复杂，运算量大，一般由工控机、PC机或笔记本来完成，这无疑限制了它的运用。嵌入式语音交互已成为目前研究的热门课题。 嵌入式语音识别系统和PC机的语音识别系统相比，虽然其运算速度和内存容量有一定限制，但它具有体积小、功耗低、可靠性高、投入小、安装灵活等优点，特别适用于智能家居、机器人及消费电子等领域。

　　模块的核心处理单元选用ST公司的基于ARMCortex-M3内核的32位处理器STM32F103C8T6。本模块以对话管理单元为中心，通过以LD3320芯片为核心的硬件单元实现语音识别功能，采用嵌入式操作系统μC/OS-II来实现统一的任务调度和外围设备管理。经过大量的实验数据验证，本文设计的语音识别模块具有高实时性、高识别率、高稳定性的优点。

　　语音识别电路

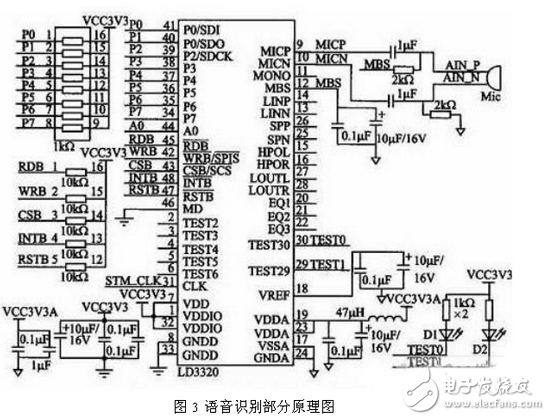

　　图3为语音识别部分原理图，参照了ICRoute发布的LD3320数据手册进行设计。LD3320的内部集成了快速稳定的优化算法，不需外接Fla-sh、RAM，不需要用户事先训练和录音而完成非特定人语音识别，识别准确率高。图中，LD3320采用并行方式直接与 STM32F103C8T6相接，均采用1kΩ电阻上拉，A0用于判断是数据段还是地址段；控制信号，复位信号以及中断返回信号INTB与 STM32F103C8T6直接相连，采用10kΩ电阻上拉，辅助系统稳定工作；和STM32F103C8T6采用同一个外部8 MHz时钟；发光二极管D1、D2用于复位后的上电指示；MBS（引脚12）作为麦克风偏置，接了一个RC电路，保证能输出一个浮动电压给麦克风。

　　编辑点评：嵌入式语音识别电路模块对话管理单元为中心，通过以LD3320芯片为核心的硬件单元实现语音识别功能，采用嵌入式操作系统μC/OS-II来实现统一的任务调度和外围设备管理，设计的语音识别模块具有高实时性、高识别率、高稳定性的优点。文中对电机驱动控制器电路、SOHO路由器电路与嵌入式语音识别电路进行了深行次分析，请读者细细品读。

　　在信息迅速发展的今天，计算机信息技术已经成为一种主导技术，信息产业也成为主导的产业，信息产业已经成为当今社会一种新的经济增长点，为此，本文针对如何设计采集系统与终端电路设计进行探讨。

数据采集系统电路

　　高速率、高精度的18位AD7674 与C8051F060之间并口通信的接口电路设计。采用的单片机配置灵活，传输速度快，接口采用并口通信，可实现嵌入式数据采集系统高速数据传输；同时 AD7674与AD7678、AD7679等18位SAR ADC 以及AD7621、AD7623等16位高速SAR ADC 引脚相兼容，从而大大增强了系统开发的灵活性和拓展性。

　　AD7674能提供3种不同转换速率工作方式，以便对不同的具体应用优化性能。这3种工作模式如下：WARP，允许采样率高达800 kHz。然而在这种模式下只有当转换之间的时间不超过1ms 时，才能保证其转换的精度。如果连续两次转换之间的时间大于1 ms，第一次转换的结果就会被忽略，这种模式适合于要求快速采样率的应用。NORMAL，这种模式的采样率为666 kHz，在这种模式下对采样转换之间的时间没有限制，既可保证高的转换精度又可确保快速的采样速率。IMPULSE，一种低功耗模式，其采样率为570 kHz。

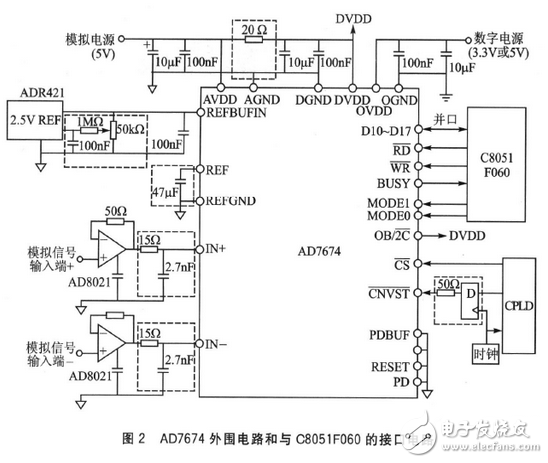

　　只用1块C8051F060芯片即可完成单片机8051的各种控制，多路A／D 转换和D／A 转换，I2C、SPI 数据总线传输，RS232、RS485串口通信等功能，从而大大减少了元器件的种类，缩小了印制板的面积，节约了成本，提高了系统可靠性。而其交叉开关方式的配置， 使I／O 口应用更加灵活方便。AD7674与C8051F060的接口 为AD7674在高速采集系统中的外围电路和接口电路。外围电路包括电压基准输入的设计、模拟电压输入部分的设计、模拟和数字电源供电的设计及接口电路的设计。接口电路包括AD7674与C8051F060和CPLD 的接口。

　　以太网终端设计

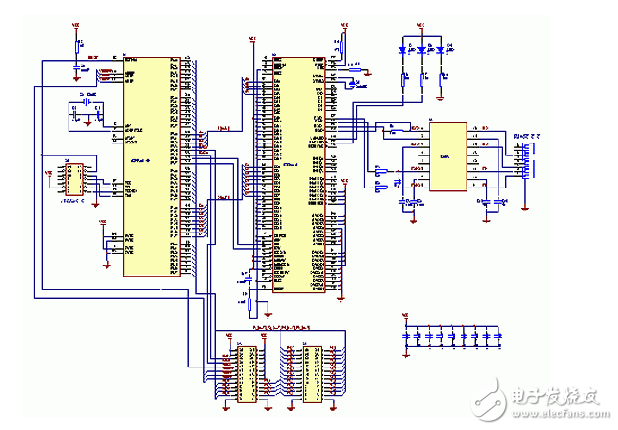

　　CS8900A低功耗的以太网控制器，被广泛应用于工控机中。其高集成度的设计（在应用当中只需要极少的外围元件）和简单容用的总线接口，非常适用于本设计。目前，许多的以太网控制器都只提供PCI（周边元件扩展接口）接口，而CS8900A可以直接和微控制器相连，所以，可以MSP430F149 的I/O口来直接对CS8900A进行控制，具体连接方式如图2所示。另外，CS8900A可以直接3V供电，这有利于和MSP430F149之间的电平匹配。

　　图2：硬件电路原理图

　　语音识别电路模块设计

　　模块的核心处理单元选用ST公司的基于ARMCortex-M3内核的32位处理器STM32F103C8T6。本模块以对话管理单元为中心，通过以LD3320芯片为核心的硬件单元实现语音识别功能，采用嵌入式操作系统μC/OS-II来实现统一的任务调度和外围设备管理。经过大量的实验数据验证，本文设计的语音识别模块具有高实时性、高识别率、高稳定性的优点。

　语音识别电路

　　图3为语音识别部分原理图，参照了ICRoute发布的LD3320数据手册进行设计。LD3320的内部集成了快速稳定的优化算法，不需外接Fla-sh、RAM，不需要用户事先训练和录音而完成非特定人语音识别，识别准确率高。图中，LD3320采用并行方式直接与 STM32F103C8T6相接，均采用1kΩ电阻上拉，A0用于判断是数据段还是地址段；控制信号，复位信号以及中断返回信号INTB与 STM32F103C8T6直接相连，采用10kΩ电阻上拉，辅助系统稳定工作；和STM32F103C8T6采用同一个外部8 MHz时钟；发光二极管D1、D2用于复位后的上电指示；MBS（引脚12）作为麦克风偏置，接了一个RC电路，保证能输出一个浮动电压给麦克风。

编辑点评：随着科技的快速发展，嵌入式信息技术得到更多的重视，技术的进步会带来巨大的社会效益，对于加快社会进步，加强信息交流有着十分重要的作用，而它也在潜移默化的影响着人类的生活，从数据采集、以太网终端、语音识别电路更能体现出其精妙所在。
