TA7257P电动机(DC Motors)驱动IC简介与应用

TA7257P是一块控制小型直流电机的单一桥氏驱动IC，TA7257P的主要能性如下：

(1) 在IC输入脚位，加入0或1的逻辑位准信号，以此作输入信号的组合来作不同的控制，例如正转、反转、停止、快速制动等四种功能。

(2) IC工作电压与电机驱动电压可独立输入，可作伺服控制;IC工作电压范围为6~18V，电机驱动电压为0~8V。

(3) 内建热截断电路(thermal shut down circuit)与过电流保护电路(over current protector)。

(4) 电流输出平均可达1.5A，最大值为4.5A。

TA7257P是由Pin1与Pin2中输入逻辑位准信号，使得连接电机两端的Pin3与Pin5产生不同流向的电压，使得电机进行正、反转等动作。表2说明输入逻辑位准讯号与输出电压的四种不同排列组合的真值表，以及电机所对应的动作。

图4为TA7257P的使用手册所提供的基本应用电路，Pin1与Pin2为控制信号输入端，可与无线接收电路结合，藉由接收器所输出的高、低电位来无线遥控直流电机;Pin3与Pin5连接电动机，且并联一个电容与电阻，建议电容值为0.1μF，电阻值为33Ω。

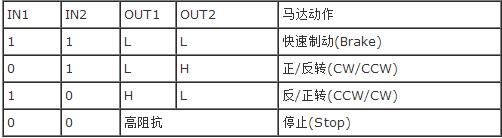

功能表：

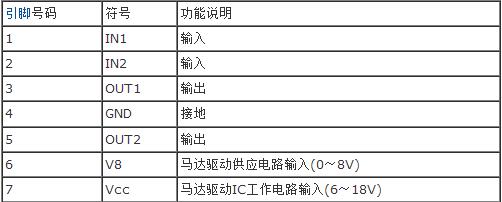

引脚功能：

图1 内部方框图

图2 附加二极管电路

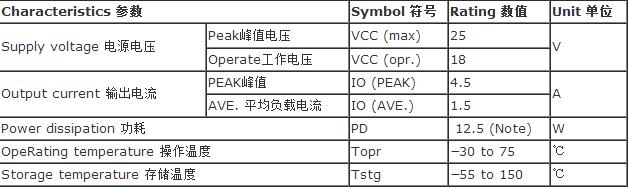

Maximum Ratings 最大额定值(Ta = 25℃ )

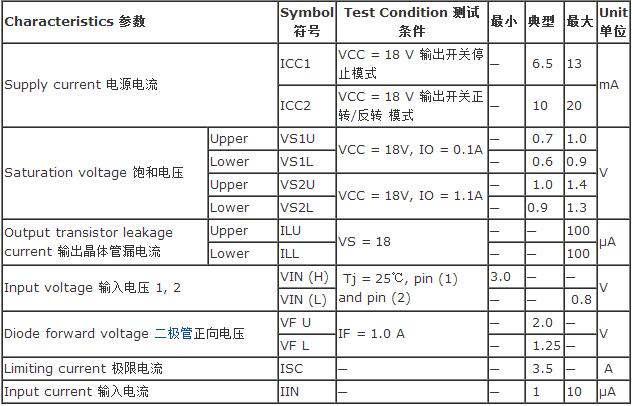

Electrical Characteristics电气特性 (Ta = 25℃ )

图3 用红外线遥控连接TA7257P电路

图4 基本应用电路

图5 封装图
