引言：随着工业的快速发展，制造业也紧跟其后。大家都知道，制造业靠多样化的产品与订单的数量来获取利润的，这就避免不了，多个产品在一条生产线同时做多种产品，这样同时生产却也产生了一个问题，如何分类呢。如果通过人工进行分类的话，面临的就是高成本，低效率。这个肯定不是老板要的解决方案。下面为大家介绍一个通过奥越信PLC做的混合产品自动分类的一个例子。

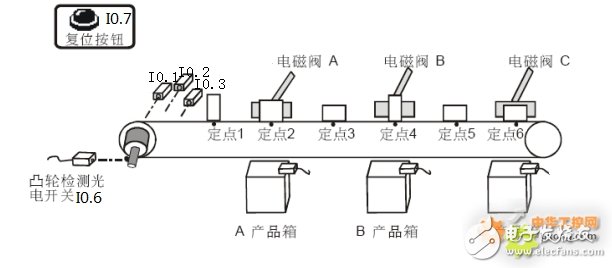

一 混合产品分类系统图示说明

二 控制要求

1.A、B、C三种产品在传送带流通，传送带凸轮每转一周，产品从一个定点移动到另外一个定点，传送带可以流通六个产品。

2.产品进入传送带前自动通过三个识别传感器检测出产品类型，A类型产品将在定点2通过电磁阀送到A产品箱，B类型产品将在定点4送到B产品箱，C类型产品将在定点6送到C产品箱。

3.每个产品确认送到对应产品箱后，电磁阀会自动复位，按下复位按钮，所有记忆数据清零，系统重新开始检测和分类的工作流程。

三 I/O分配表

I/O点控制说明

I0.1A产品识别传感器A产品进入传送带时，I0.0状态为ON

I0.2B产品识别传感器B产品进入传送带时，I0.1状态为ON

I0.3C产品识别传感器C产品进入传送带时，I0.2状态为ON

I0.0A产品确认传感器，A产品进入A产品箱时，I0.3状态为ON

I0.4B产品确认传感器，B产品进入B产品箱时，I0.4状态为ON

I0.5C产品确认传感器，C产品进入C产品箱时，I0.5状态为ON

I0.6凸轮检测光电开关，检测到凸轮时，I0.6状态为ON

I0.7复位按钮

Q0.0电磁阀A

Q0.1电磁阀B

Q0.2电磁阀C

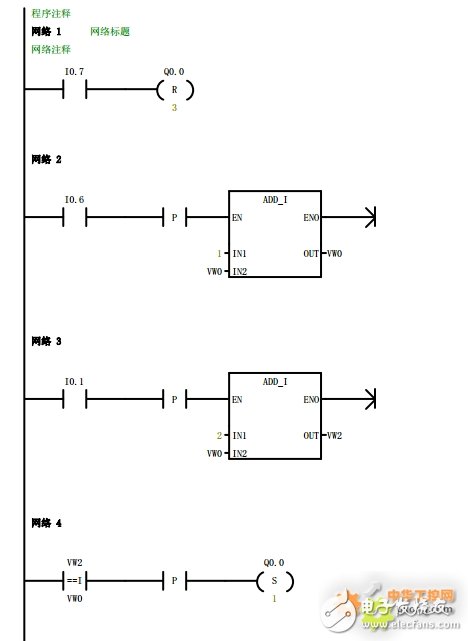

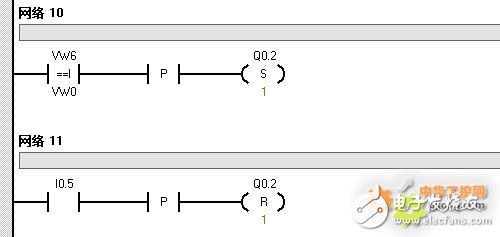

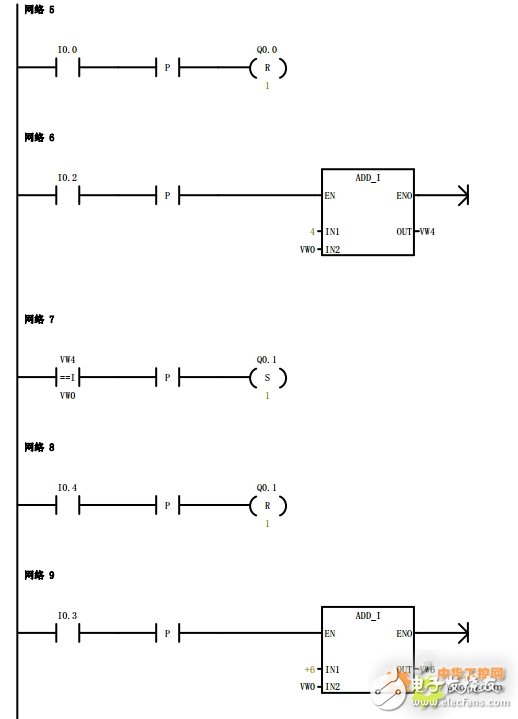

四 部分程序

程序可根据现场实际情况另行编写，奥越信的PLC可以用S7-200的编程软件进行编程，组态画面根据需要编写，这里就不做说明。

五 总结

PLC的运用可以让生活与生产更加的方便，使用PLC为核心来控制，其电路结构简单，单元电路分别通过原理图设计、由梯形图语言设计完成。通过上述的方案，运用奥越信的PLC加上一些传感器与设备的配合，完成了混合产品的分类，用户可以根据需求，改进上述方案，使其更加适合所需的功能。
