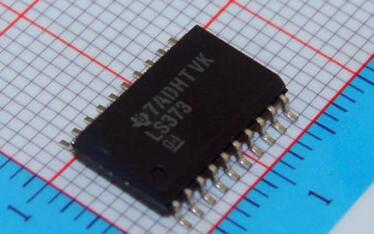

741s373是常用的地址锁存器芯片，它实质是一个是带三态缓冲输出的8D触发器，在单片机系统中为了扩展外部存储器，通常需要一块741s373芯片

当三态允许控制端 OE 为低电平时，Q0～Q7为正常逻辑状态，可用来驱动负载或总线。当 OE 为高电平时，Q0～Q7 呈高阻态，既不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响。

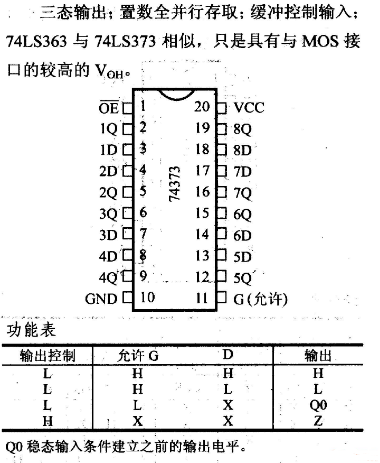

(1).1脚是输出使能(OE),是低电平有效，当1脚是高电平时,不管输入3、4、7、8、13、14、17、18如何，也不管11脚(锁存控制端，G)如何，输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部呈现高阻状态(或者叫浮空状态);

(2).当1脚是低电平时,只要11脚(锁存控制端, G)上出现一个下降沿,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)立即呈现输入脚3、4、 7、8、13、14、 17、18的状态.

锁存端LE由高变低时，输出端8位信息被锁存，直到LE端再次有效。当三态门使能信号0E为低电平时，三态门导通，允许Q0~Q7输出，0E为高电平时，输出悬空。
