AD5422BREZ 是低成本、精密、完全集成的 12 位/16 位数模转换器 (DAC)，提供可编程电流源和可编程电压输出，旨在满足工业过程控制应用的要求。

输出电流范围可编程为 4 mA 至 20 mA、0 mA 至 20 mA，或 0 mA 至 24 mA 的超量程功能。 该产品的 LFCSP 版本有一个 CAP2 引脚，因此 HART 信号可以耦合到AD5422BREZ 的电流输出。

输出接口数：1

供电电流：2.5 mA

通道数：1

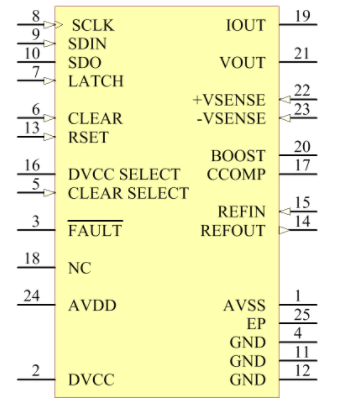

针脚数：24

位数：16

耗散功率：128 mW

采样率：40 ksps

分辨率(Bits)：16.0

工作温度(Max)：85 ℃

工作温度(Min)：-40 ℃

耗散功率(Max)：128 mW

数模转换数(DAC)：1

电源电压：2.7V ~ 5.5V

电源电压(Max)：5.5 V

电源电压(Min)：2.7 V

安装方式：Surface Mount

引脚数：24

封装：TSSOP-24

长度：7.8 mm

宽度：4.4 mm

高度：1 mm

工作温度：-40℃ ~ 85℃

• 12 位/16 位分辨率和单调性

• 电流输出范围：4 mA 至 20 mA、0 mA 至 20 mA、0 mA 至 24 mA

• ±0.01 % FSR 典型总未调整误差 (TUE)

• ±3 ppm/°C 输出漂移

• 电压输出范围：0 V 至 5 V、0 V 至 10 V、±5 V、±10 V 10% 超量程

• ±0.01 % FSR 典型总未调整误差 (TUE)

• ±2 ppm/°C 输出漂移

• 灵活的串行数字接口

• 片上输出故障检测

• 片上基准：最大 10 ppm/°C

• 可选稳压 DVCC 输出

• 异步清零功能

• 电源范围

AVDD：10.8V 至 40V

AVSS：-26.4 V 至 -3 V/0 V

• 输出环路合规性：AVDD – 2.5 V

• 温度范围：?40°C 至 +85°C

• TSSOP 和 LFCSP 封装
