压敏电阻在我们生活中是一个非常重要的元件，不知道朋友们对它有多少了解呢?今天小编就来说说关于压敏电阻符号及其应用的相关内容，希望对大家有所帮助。

一、压敏电阻简介

压敏电阻是具有非线性伏安特性并有抑制瞬态过电压作用的固态电压敏感元件。当端电压低于某一阈值时，压敏电阻器的电流几乎等于零;超过此阈值时，电流值随端电压的增大而急剧增加。压敏电阻器的非线性伏安特性是由压敏体(或称压敏结)电压降的变化而引起的，所以又称为非线性电阻器。

二、压敏电阻符号

压敏电阻器是使用氧化锌作为主要材料制成的半导体陶瓷器件，是对电压变化非常敏感的非线性电阻器。在一定温度和一定的电压范围内，当外界电压增大时，阻值减小;当外界电 压减小时，其阻值反而增大，因此，压敏电阻器能使电路中的电压始终保持稳定。

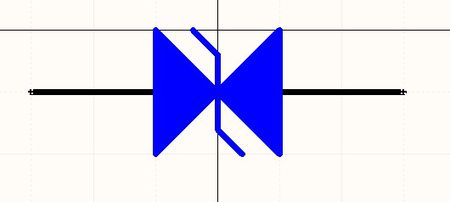

压敏电阻符号

三、压敏电阻的主要参数

①压敏电压：指压敏电阻器在规定电流下的击穿电压。当压敏电阻器两端电压升高到压 敏电压时，其阻值急剧减小。压敏电压又称标称电压或临界电压、阀值电压。应用中，压敏电压指加在压敏电阻器两端的交流电压峰值或直流电压值。

②流通容量：指压敏电阻器能承受的最大电流量。超过该值，压敏电阻器就会烧坏。

用万用表测量压敏电阻器的阻值，其正常阻值应大于100 kΩ，又不可能是无穷大。

四、压敏电阻的应用

压敏电阻在电子线路中可用于幵关电路、过压保护、消噪电路、灭火花电路和吸收回路。具有压敏电阻器保护的电子线路，图中选用的压敏电阻器标称电压为311 V，浪涌电流为80 A。保险丝的最大电流为2 A。220 V电源电压正常时，浪涌峰值电压输入电压高于311 V时，压敏电阻器阻值就很快降低，电流急剧增大，达到2 A时就迅速熔断 保险丝，切断电源。这一过程一般为几微秒，从而保护了家用电器。

以上就是关于压敏电阻符号及其应用的相关介绍了，现在大家知道它有多重要了吧，生活就是这么神奇，还有好多有意思的物理元件等大家去探索呢。
