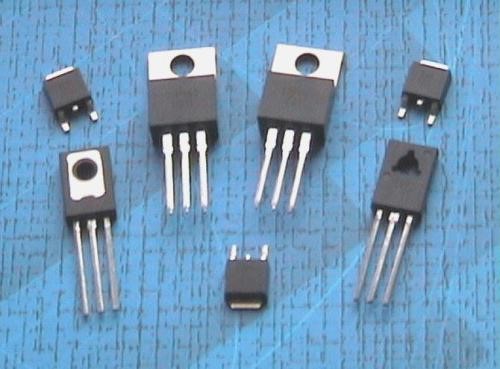

晶体管的发明彻底改变了人类文明。智能手机的核心处理器只能依靠这种技术，处理器大约有20亿个晶体管，其作用不可信，那么，微型设备是如何工作的呢？晶体管像开关一样没有活动部件，可以放大微弱的信号，但实际上放大器是晶体管的基本应用。

首先了解晶体管工作原理，然后回到应用部分。

晶体管由硅等半导体制成，每个硅原子与四个硅原子相连，硅的价电子层有四个电子，用四只手代替这个硅原子，每只手抓住一个电子。这些电子中的每一个都与相邻的硅原子共享，称为共价键，现在电子在各自的共价键中。

纯硅通电后，电子必须吸收一些能量，转换成自由电状态。

纯硅的电导率较低，但名为DOPING的技术可以提高半导体的电导率。例如，如果原子价电子注入五人磷，电子就会在系统内自由移动，这被称为N型DOPI

如果你用以下方式下载一块硅芯片，晶体管就会诞生。

但是，如果我们真的想知道晶体管工作原理，就必须知道零件层面发生了什么。例如，二极管使硅晶体的一侧DOPE为P型，另一侧DOPE为N型，就会形成二极管。

n部分和P部分之间的分界线上发生了有趣的事。大量电子以自然趋势转移到P部分的空穴，使P部分的边界略微带负电荷，N部分带正电荷，使电场无法再移动任何电子。

如上所述，将电源连接到二极管，电源可以吸引电子和空穴。在这种情况下，不可能有电流，但反转电源后，情况就大不相同了。

但是，由于阳极的魅力，这些电子可以直接进入P部分附近的空穴，流向外部电路，这被称为二极管的正向偏压。只要记住这个二极管的简单原理，就能很容易地理解晶体管工作原理了。
