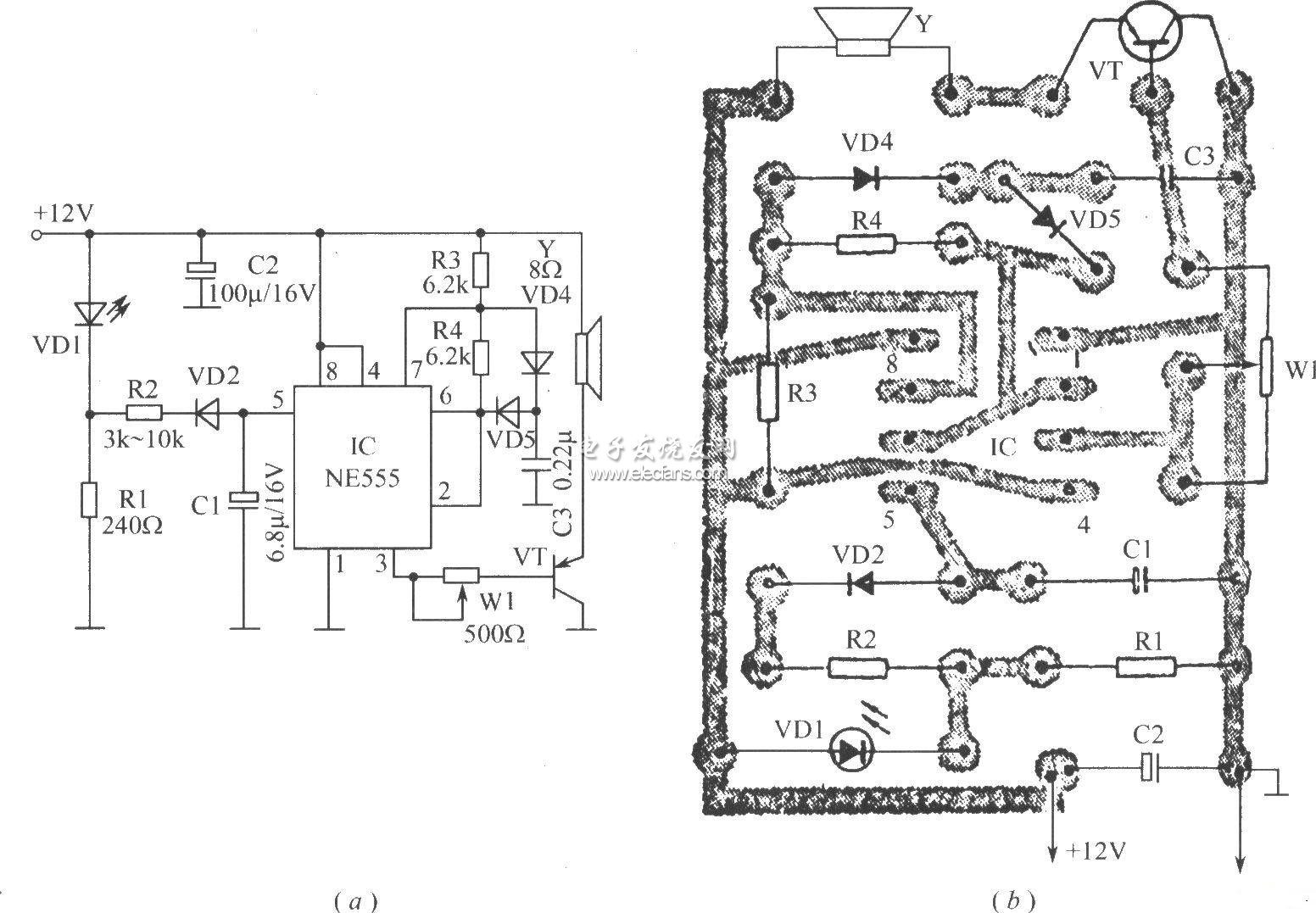

以下是lOW声光警笛 ：



　　

如图所示是一个10W声光警笛电路。该电路能够产生高强度警报声，可以作为防盗警笛。当电源被报警系统接通后，VD1闪烁发光，同时在R1电阻上输出脉冲方波，经过R2、VD2、C1网络后得到三角波，IC是个555时基电路，组成压控振荡器。R3、R4与C3是定时元件。它在三角波控制下，输出变音调信号经VT放大，推动扬声器，其输出功率接近l0W。调整R1可以改变C1上三角波幅度，调整W1可以改变音量。图(b)是印制板安装图。

　

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

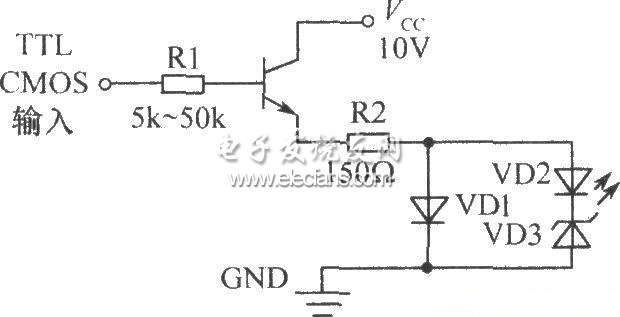

以下是数字集成电路控制的两只发光管交替闪烁发光图：



如图所示是由TTL或CMOS数字集成电路控制，通过三极管导通驱动两只发光管交替闪烁发光。不同的电源电压可以用改变R的阻值及VD3稳压值来满足两管交替闪烁的要求。
