描述

　　通过使用 OPA615 高带宽、直流恢复电路，此参考设计可为各种应用提供高带宽、高精度采样保持电路。该电路具有整套设计指南支持，可以针对给定应用方便地调整。

　　特性

　　高达 320MHz 带宽

　　+/-5V 电源电压，+/-3.5V 比较器输出电压摆幅，大约14mA 最大Iq

　　对于 100pF 保持电容器，降压速率低至 0.17mV/µs

　　仅 40fC 电荷注入

　　100dB 采样保持馈通抑制

　　此参考设计已进行实验室测试，并具有设计文件和全面的设计指南支持

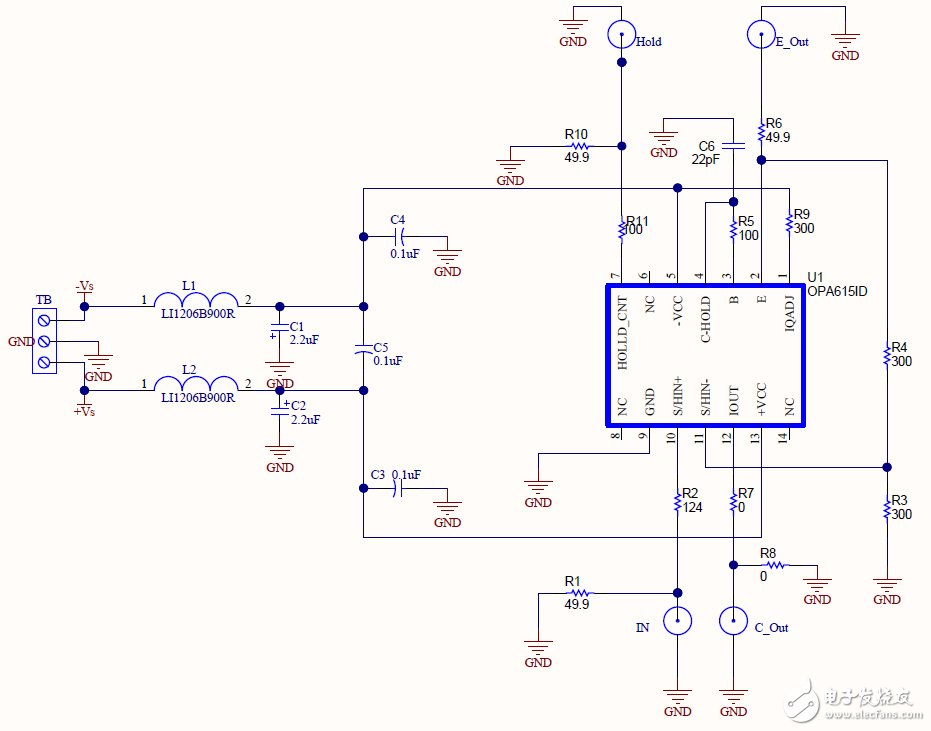

　　原理图/方框图

OPA615 Reference Design Top View

　　描述

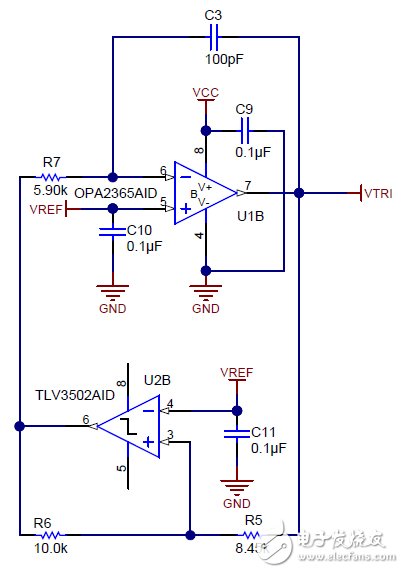

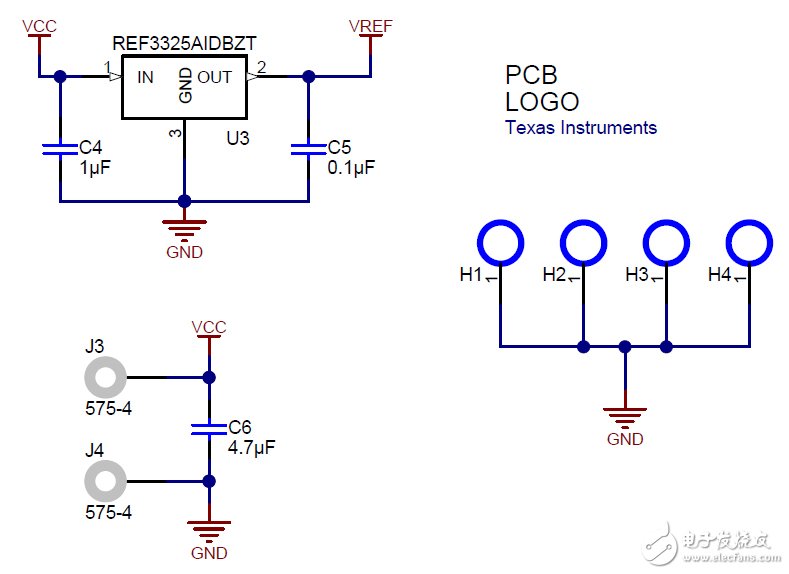

　　此验证设计利用三角波发生器和比较器来生成脉宽调制 （PWM） 波形，这种波形的占空比与输入电压成反比。运算放大器和比较器生成三角波形，随后该波形将传递到比较器的一个输入。通过将输入电压传递到其他比较器输入，将生成 PWM 波形。PWM 波形对错误放大器的负反馈用于确保输出的高精度和线性。此设计中运用了 OPA2365 运算放大器、TLV3502 比较器和 REF3325 基准进行构建。

　　特性

　　利用三角波发生器和比较器来生成 PWM 波形

　　单电源解决方案

　　-2V 至 2V 输入，直流耦合

　　5V，500kHz PWM 输出

　　0.22% 测量增益误差

　　0.108% 测量偏压误差

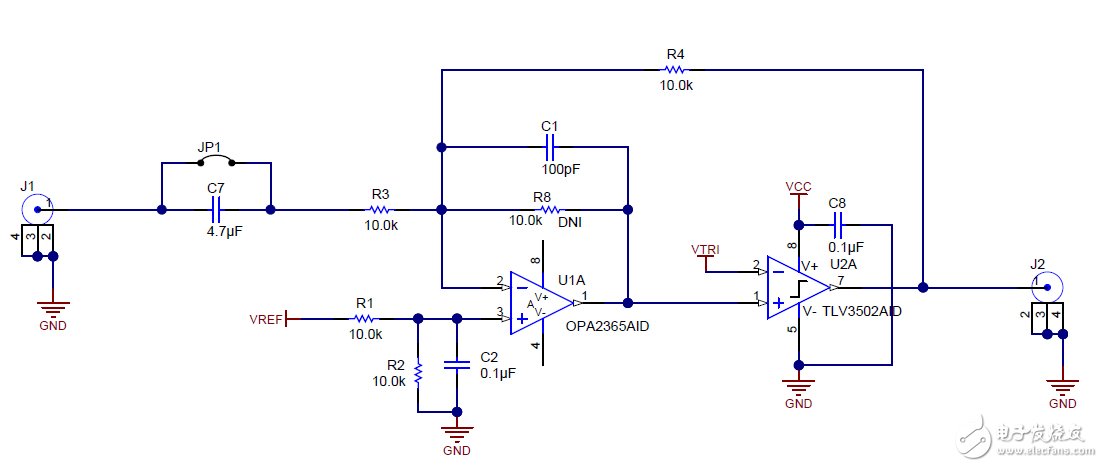

　　原理图/方框图
