在当今数字化时代，电子设备的普及程度和复杂性不断攀升，从智能手机、平板电脑到高清电视、笔记本电脑，再到各种高端服务器和通信设备，它们都离不开高速数据传输的支持。然而，随着数据传输速度的提升和设备小型化的趋势，电子设备面临着越来越严峻的电磁干扰和静电放电（ESD）威胁。ESD可能导致设备性能下降、数据丢失甚至永久损坏，给用户带来巨大的不便和经济损失。因此，如何有效保护电子设备免受ESD的侵害，成为了工程师们亟待解决的问题。

华悦芯TVS Diode Array（瞬态电压抑制二极管阵列）应运而生，凭借其卓越的性能和广泛的应用领域，成为了电子设备防护领域的佼佼者。华悦芯TVS Diode Array以其超低电容、快速响应时间和低ESD钳制电压等特点，为高速数据线提供了可靠的保护，确保设备在复杂电磁环境下的稳定运行。

华悦芯TVS Diode Array的优势主要体现在以下几个方面：

0.2pF超低电容

华悦芯TVS Diode Array的电容值极低，典型值仅为0.2pF。这一特性使其在保护高速数据线时，几乎不会对信号完整性产生影响，能够确保USB 3.0、HDMI等高速接口在高频传输中的性能不受干扰。

快速响应与低钳制电压

该系列产品采用先进的单片硅技术，具备快速响应时间，能够在瞬间检测到ESD事件并迅速钳制电压。低钳制电压则确保了在ESD事件发生时，设备所承受的电压远低于其损坏阈值，从而最大程度地保护敏感元件免受损坏。

高标准ESD防护

华悦芯TVS Diode Array严格遵循IEC 61000-4-2标准，能够承受高达±20kV的空气放电和±8kV至±15kV的接触放电，部分产品甚至能达到±25kV的接触放电防护水平。这意味着它们能够应对各种极端环境下的ESD威胁，为设备提供全方位的保护。

小尺寸与高集成度

华悦芯TVS Diode Array采用紧凑的封装设计，如DFN2510-10L（2.5×1.0×0.5mm）和SOT23-6等，非常适合空间受限的便携式设备和高密度电路板。小尺寸不仅节省了PCB空间，还便于工程师进行灵活的布局设计，同时保持高速差分线之间的阻抗一致性。

广泛的应用领域

华悦芯TVS Diode Array广泛应用于HDMI、USB 2.0/3.0/3.2、Type-C、DVI、MDDI等高速接口，以及笔记本电脑、台式机、服务器、高清显示器、数字电视、视频显卡等设备。无论是消费电子市场还是工业领域，都能看到华悦芯TVS Diode Array的身影。

华悦芯TVS Diode Array系列产品的特性优势

RCLAMP0504S

RCLAMP0504S采用SOT23-6封装，体积小巧，非常适合空间受限的便携式设备，如手机、MP3播放器和数字相机等。其工作电压为5V，能够保护USB 2.0高速、VGA、DVI、HDMI等高频设计。该产品具有低漏电流（nA级）和高ESD防护能力（±20kV空气放电和±15kV接触放电），在保护敏感元件的同时，几乎不会对设备的功耗产生影响。

RCLAMP0524PA

RCLAMP0524PA的工作电压为5V，能够承受高达±20kV的空气放电和±8kV的接触放电。其封装为DFN2510-10L，适合需要高ESD防护能力的高速接口，如HDMI 2.0和USB 3.0。此外，该产品还符合IEC 61000-4-5（5A，8/20μS）标准，能够有效抵御雷击浪涌等电气瞬态事件，为设备提供更全面的保护。

RClamp3324P

RClamp3324P的工作电压为3.3V，适用于低电压的高速数据线，如HDMI和USB 3.0。其封装为DFN2510-10L，具有超低电容（0.2pF典型值）和低钳制电压，能够为设备提供可靠的保护。该产品特别适合对信号完整性要求极高的应用，如高清视频传输和高速数据通信。其低漏电流（100nA）和高ESD防护能力（±20kV空气放电和±15kV接触放电），使其在保护设备的同时，不会对信号传输产生任何负面影响。

RCLamp03384P

RCLamp03384P的工作电压为3.3V，具有超低电容（0.2pF典型值）和低钳制电压，能够为HDMI、MDDI、USB 3.0等高速接口提供卓越的保护。该产品符合IEC 61000-4-2（±20kV空气放电和±8kV接触放电）和IEC 61000-4-4（40A，5/50ns）标准，能够有效抵御ESD和电气快速瞬态（EFT）的威胁。其封装为DFN2510-10L，适合空间受限的设备，如笔记本电脑和高清显示器。

SVS0524PAPU

SVS0524PAPU的工作电压为5V，能够承受高达±20kV的空气放电和±8kV的接触放电。其封装为DFN2510-10L，适合需要高ESD防护能力的高速接口，如HDMI 2.0和USB 3.0。该产品还符合IEC 61000-4-5（5A，8/20μS）标准，能够有效抵御雷击浪涌等电气瞬态事件，为设备提供更全面的保护。

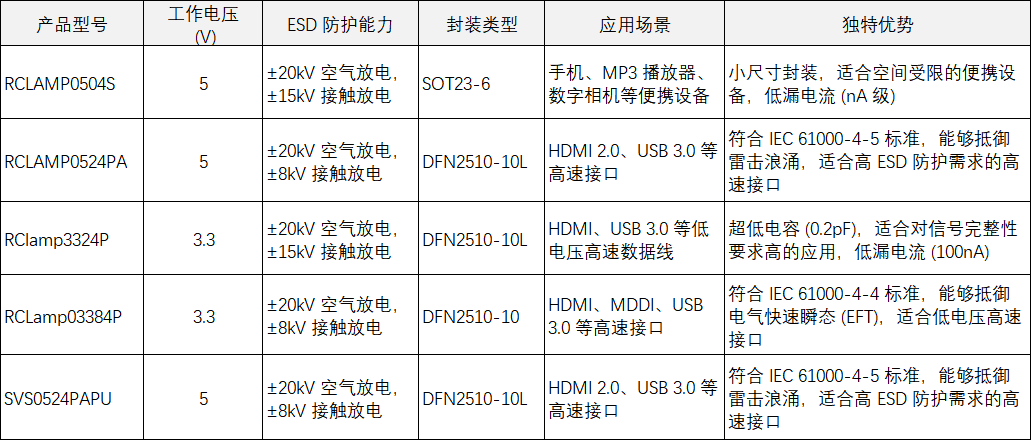

总结了以下华悦芯TVS Diode Array系列产品一览表，助您了解产品特性优势更清晰：

选型建议

了解了以上产品的参数特性和优势，在选择华悦芯TVS Diode Array时，我们需要根据具体的应用场景和设备要求进行综合考虑。以下是针对不同需求的选型建议：

根据工作电压选型

如果您的设备工作电压为5V，可以选择RCLAMP0504S、RCLAMP0524PA或SVS0524PAPU，这些产品均具有5V的工作电压，能够为设备提供可靠的保护。对于工作电压为3.3V的设备，则应选择RClamp3324P或RCLamp03384P，它们专门针对低电压应用进行了优化，能够确保在低电压环境下的稳定性能。

根据ESD防护要求选型

如果您的设备需要在极端环境下使用，如工业现场或户外环境，建议选择ESD防护能力更强的产品，如RCLAMP0524PA和SVS0524PAPU，它们能够承受高达±20kV的空气放电和±8kV的接触放电，能够有效抵御各种ESD威胁。对于一般消费电子设备，RCLAMP0504S、RClamp3324P和RCLamp03384P的±15kV至±20kV接触放电防护能力已经足够满足需求。

根据封装尺寸选型

对于空间受限的便携式设备，如手机、MP3播放器和数字相机等，建议选择封装尺寸更小的RCLAMP0504S，其SOT23-6封装能够节省宝贵的PCB空间。对于需要高ESD防护能力且对空间要求不那么苛刻的设备，如笔记本电脑、高清显示器和数字电视等，可以选择DFN2510-10L封装的RCLAMP0524PA、RClamp3324P、RCLamp03384P和SVS0524PAPU，这些产品的封装尺寸适中，能够提供更好的ESD防护性能。

根据信号频率选型

如果您的设备需要处理高频信号，如HDMI、USB 3.0等高速接口，建议选择超低电容的产品，如RCLAMP0504S、RCLAMP0524PA、RClamp3324P和RCLamp03384P，它们的电容值仅为0.2pF，能够确保在高频信号传输过程中不产生插入损耗，保持信号的完整性。

根据应用场景选型

对于需要同时保护多条数据线的设备，如手机、MP3播放器等，RCLAMP0504S是理想的选择，它能够同时保护4条数据线。对于需要高ESD防护能力的高速接口，如HDMI 2.0和USB 3.0，RCLAMP0524PA和SVS0524PAPU是更好的选择，它们能够提供高达±20kV的空气放电和±8kV的接触放电防护能力，确保设备在复杂电磁环境下的稳定运行。

华悦芯TVS Diode Array凭借其卓越的性能和广泛的应用领域，成为了电子设备防护领域的首选产品。无论您是工程师、设计师还是采购人员，华悦芯TVS Diode Array都能为您提供可靠的保护解决方案，确保您的设备在复杂电磁环境下的稳定运行。选择华悦芯TVS Diode Array，就是选择安全、可靠和高效。
