RS-232、RS-422与RS-485的简单介绍

　　RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的。RS-232在1962年发布，命名为 EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。其传送距离最大约为15米，最高速率为20kb/s，并且RS-232是为点对点（即只用一对收、发设备）通讯而设计的。所以，RS232只适合于本地通讯使用。

　　

　　RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到1200米（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。RS-232、RS-422与RS-485 标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

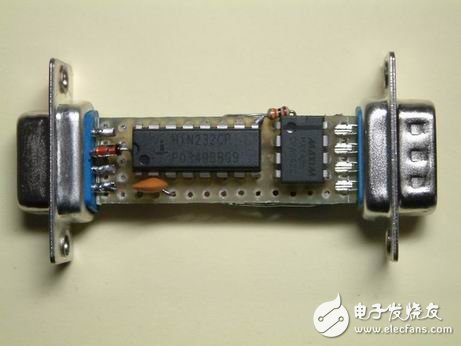

　　自制RS232-485转换器

　　 ：

　　

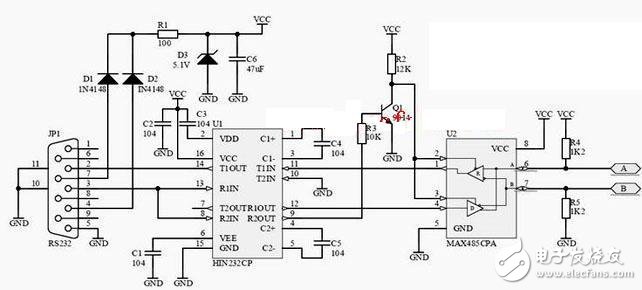

　　RS232-485转换器主要包括了电源、 232电平转换、485电路三部分。本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX232集成电路，485电路采用了 MAX485集成电路。为了使用方便，电源部分设计成无源方式，整个电路的供电直接从PC机的RS232接口中的DTR（4脚）和RTS（7脚）窃取。 PC串口每根线可以提供大约9mA的电流，因此两根线提供的电流足够供给这个电路使用了。经实验，本电路只使用其中一条线也能够正常工作。使用本电路需注意PC程序必须使串口的DTR和RTS输出高电平，经过D3稳压后得到VCC，经过实际测试，VCC电压大约在4.7V左右。因此，电路中要说D3起的作用是稳压还不如说是限压功能。

　　MAX485是通过两个引脚RE（2脚）和 DE（3脚）来控制数据的输入和输出。当RE为低电平时，MAX485数据输入有效；当DE为高电平时，MAX485数据输出有效。在半双工使用中，通常可以将这两个脚直接相连，然后由PC或者单片机输出的高低电平就可以让MAX485在接收和发送状态之间转换了。由于本电路DTR和RTS都用于了电路供电，因此使用TX线和HIN232的另外一个通道及Q1来控制MAX485的状态切换。平时NIH232的9脚输出高电平，经Q1倒相后，使MAX485 的RE和DE为低电平而处于数据接收状态。当PC机发送数据时，NIH232的9脚输出低电平，经Q1倒相后，使MAX485的RE和DE为高电平而处于数据发送状态。

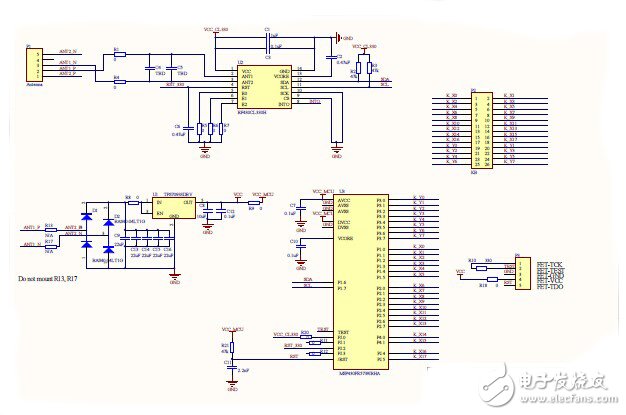

　　此解决方案使用近场通信 （NFC） 技术实现了无电池键盘。核心部分是可以由主机微控制器读写的 TI 动态 NFC 标签。支持 NFC 的手机可以快速发现并识别该键盘，然后在键盘和应用程序之间建立连接。此设计是无电池系统（即，无需电池即可工作），客户可以利用该系统构建具有优化尺寸的产品（例如薄键盘）以及重量更轻的产品（例如易于携带）。

　　特性如下：

　　无电池解决方案

　　标准 PC/AT 键盘字符集

　　大于 400 个字符/分钟的输入能力

　　MSP430 MCU 和 RF430CL330 标签的功耗都约为 20 mW

　　用于能量收集的低成本 PCB 线圈天线
