交流测试设备通常需要一种低失真的信号源作待测设备的激励。常见的办法是用一台信号发生器，产生一个低失真的基准信号，将其送入一个功率放大器以驱动待测设备。本设计实例提出了一种较轻便的替代方案。
图1是一个振荡器，它产生一个有功率驱动能力的低失真正弦信号。功率振荡器主要由两部分构成：一个双T型网络，还有一个大功率低压降稳压器。双T网络有两个并联的T型滤波器：一个低通滤波器和一个高通滤波器。双T网络经常被选用于陷波滤波器。低压降稳压器作信号放大，驱动负载。此电路中的稳压器包括一个电流基准的电压跟随器结构。它从Set至Out管脚有单位增益，电流基准是一个精密的10μA电流源。Set脚的RSET电阻设定输出的直流电平。在Out和Set脚之间连接一个双T型网络后，得到的陷波滤波器可同时衰减高频和低频分量，使中心频率顺利通过。
对双T网络的小信号分析表明，中心频率处的增益为最大值。当K因数从2增加到5时，双T振荡器的最大增益从1增长到1.1（图2）。当K因数大于5时，最大增益下降。因此，增益大于单位增益时，K因数要选择为3~5之间。环路增益必须是单位增益，以保持振荡的稳定。所以，需要一个电位计来调节环路增益，控制振荡幅度。

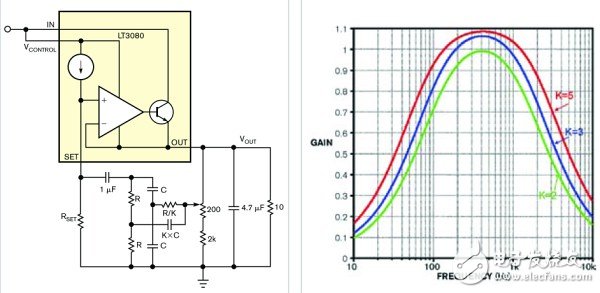

图1，此振荡器生成一个有功率驱动能力的低失真正弦信号。图2，双T网络的增益随图1中的K值而改变。
双T振荡器可以驱动感性、容性或阻性负载。低压降稳压器的电流限制是振荡器驱动能力的唯一限制因素。负载特性限制了最大可编程频率。例如，一个有4.7μF输出电容的10Ω阻性负载在高于8kHz频率时会造成7%的THD，虽然图3电路中在 400 Hz时THD是0.1%。双T振荡器的线路调节与负载调节特性与LT3080相同。它亦可工作在宽的温度范围内。
为了实现增益的自动调节，可以用一只灯泡替代电位计，或采用一支电压调制的阻性MOSFET。由于自发热效应，灯泡的电阻随振荡幅度而升高，因此用于控制环路增益，维持振荡。图4中通过一个齐纳二极管检测峰值电压，当振幅增大时，MOSFET的电阻下降。环路增益亦减少，以维持振荡。

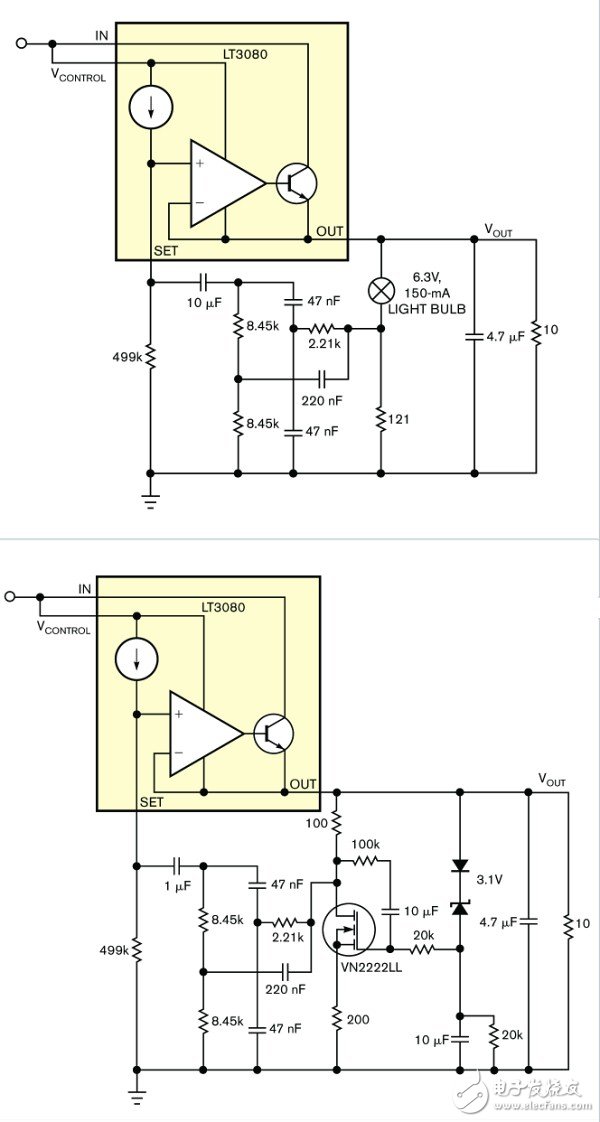

图3，用一个灯泡代替电位计可以实现增益自动控制 图4，用一个电阻可变的MOSFET代替电位计，可以实现增益的自动控制。
图5给出了使用灯泡时双T振荡器的测试波形。5V直流偏压时输出调在4V 峰峰值电压（图6）。双T振荡器频率为400 Hz，0.1% THD。最大的谐波贡献来自于小于4 mV峰峰值的二次谐波。图6是使用MOSFET的双T振荡器测试波形。THD为1%，有40 mV 峰峰值的二次谐波。

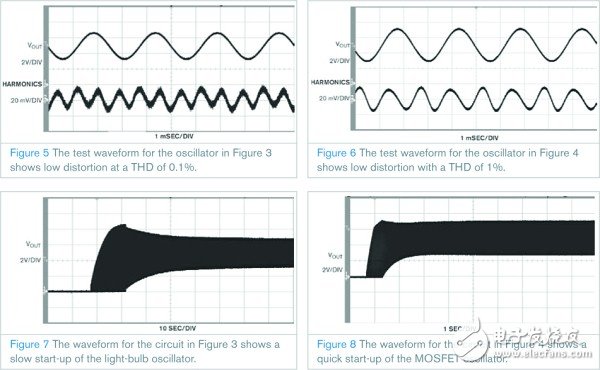

图5，图3振荡器的测试波形显示0.1% THD的低失真。图6，图4振荡器的测试波形显示1% THD的低失真。
图7，图3电路的波形显示，灯泡振荡器的起振缓慢。图8，T图4电路的波形显示，MOSFET振荡器的起振快速。
振荡器的起振是另一个重要问题。两种电路都没有低频摆动，这在其它种类振荡器中很常见。图7和图8的波形几乎没有过冲。使用MOSFET的振荡器要比使用灯泡的振荡器稳定更快，因为灯泡有加热效应，热常数更大。对于需要低失真和功率驱动能力的应用，可以将简单电路作为直流偏置的交流源。
本文介绍了使用MSP430作为主处理器实现可充电的触屏遥控模块，该设计方案支持红外（IR）信号传输，且可扩展RF和NFC无线传输方式；用户输入采用触摸按键实现，设计简洁美观；系统可由电池供电，且自带可充电模块，可由USB或者直流电源适配器充电。TI的430系列MCU产品功耗低，可为便携式电子设备提供更长的使用寿命；其内嵌LCD驱动器，可以方便实时显示监测数据；其支持多种触摸按键实现方式，设计简便灵活。
遥控设备在日常生活中非常易见，家电遥控器、玩具遥控器等方便了用户对设备的控制。针对不同需求，遥控设备设计也不同，例如电视机遥控器不带显示屏，通常用红外信号传输；空调遥控器则带显示屏，常用红外（IR）和射频（RF）传输信号；另有一些高端遥控产品可通过手机等更新固件，实现版本的升级。本文介绍了一套用于遥控设备的通用方案，该方案支持LCD显示；支持红外通信且可扩展射频通信方式；用户输入采用触摸按键实现，时尚美观；本方案预留NFC接口，可扩展NFC功能；在电源管理方面，支持电池供电，USB充电和无线充电，方便实用。
可充电触屏遥控模块方案设计传统的遥控模块采用机械按键实现，本方案采用触摸按键设计，按键和显示在同一块LCD屏上，外形时尚、美观。本方案作为参考设计，除了遥控器基本功能（按键，显示，发射，按键声）外，还设计了充电和USB模块，并扩展了RF和NFC接口。可充电方式提高了灵活性，用户仅需要充电而不必更换电池。USB模块可实现和PC端应用软件通信。本方案不仅仅是遥控器方案，在其他应用领域，本方案也有很大的参考价值，用户仅需要根据需求对本方案功能模块进行裁剪即可。本方案电源模块支持电池供电和USB或直流适配器充/供电；触摸按键采用比较器B实现；RF和NFC模块采用SPI和MCU接口；MSP430自带的USB模块可方便与PC端应用软件接口，实现PC和MCU的双向通信。
电源模块设计

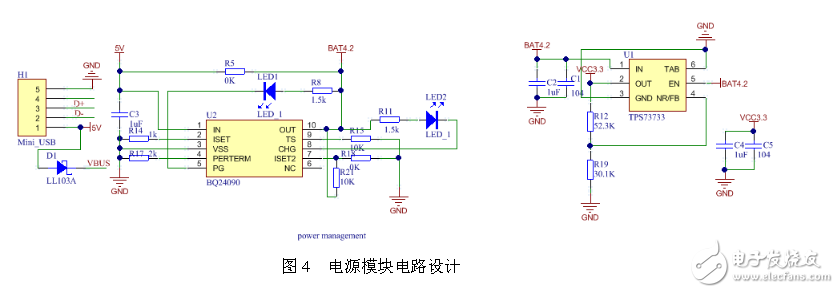

本系统采用电池供电，且设计了充电电路，支持USB或直流充电。电源经LDO稳压后输出3.3V供给MCU，保证MCU工作电压的稳定。其电路实现如图4所示。
LCD及背光模块设计

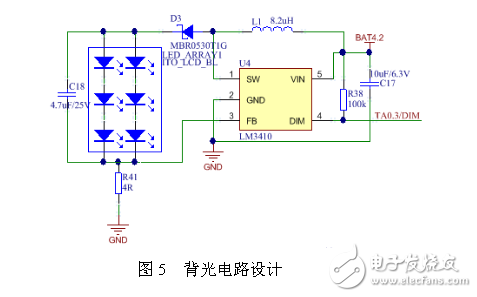

MSP430F6638自带LCD控制器，可方便地驱动段式LCD屏。屏幕背光亮度由TImer输出PWM波控制，调节方便。背光电路设计如图5所示。通过改变PWM的频率和占空比，可改变背光亮度，从而改变LCD屏视觉效果。
触摸按键设计

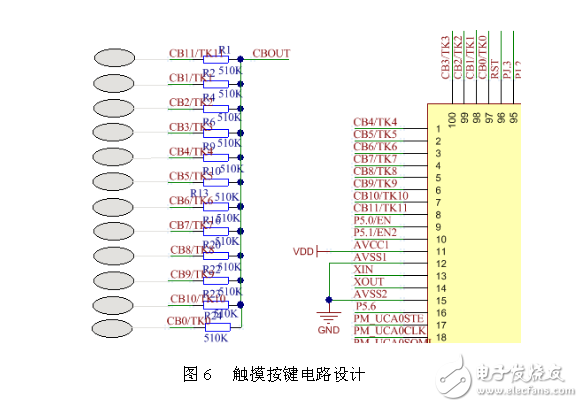

MSP430F6638自带比较器B，最多可支持12个触摸按键，比较器B的输出接入TImer的CLK输入端，当手指按下，触摸感应区电容值发生了变化，比较器翻转周期变长，比较器输出作为TImer的计数脉冲，在固定的时间内计数值变小，根据固定时间内Timer计数值的变化来判断按键动作。通过合适配置寄存器和软件算法处理，可实现触摸按键检测。电路设计如图6所示。注意为了降低噪声，每通道外接电阻不宜过小，可选500k左右。
红外发射模块设计
红外模块采用普通红外管实现，通过配置Timer输出合适的PWM波实现红外编码。红外发射瞬间电流较大，通过MCU的GPIO控制三极管驱动红外发射灯管，提高发射电流。红外发射模块需配合接收模块采用同样的编码格式实现通信。红外模块
如图7所示。
本方案使用MSP430F6638作为主处理器，展示了用其实现触屏遥控器的电子模块设计实例。在遥控器，无线设备以及其它需要按键和显示的应用场合均可参考本方案。MSP430丰富的产品线也为前述应用场合提供了丰富的选择，客户可根据具体需求选择合适的产品，达到最优性价比。
