1、应用描述

　　VAS1085B是一款宽输入范围的恒流LED驱动器，为广告灯箱，景观照明等LED照明应用提供了经济高效的解决方案。对于大多数应用，VAS1085B只需要从SET到GND的一个电流设置电阻，一个陶瓷旁路电容从VIN到GND，不需要铝电容，肖特基二极管或电感。对于高电流应用，几个VAS1085B可以并联连接，以获得高功率输出。

　　vas1085b利用外部电源电阻降低芯片功耗，劣质的电源使用。同时，该vas1085b会自动降低线性输出电流时 模具温度达到120°C，这种方法避免了LED棒闪烁。过热保护也可以集成。

　　vas1085b可与dfn6l包。

　　2、特征

　　宽输入范围 2.7to40 V

　　简单的应用电路

　　高达120mA输出电流能力

　　用并联方式获得较大的输出电流

　　外部电源电阻避免过热

　　±3%组电压精度

　　超温保护功能

　　dfn6l包

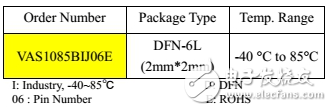

　　3、订购须知，订货办法

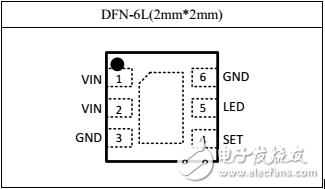

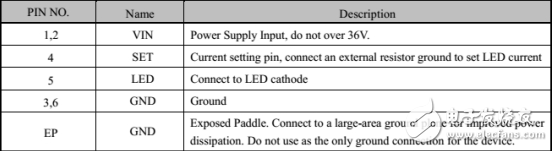

　　4、引脚图及引脚功能

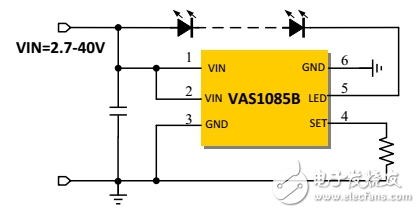

　　5、典型的应用电路

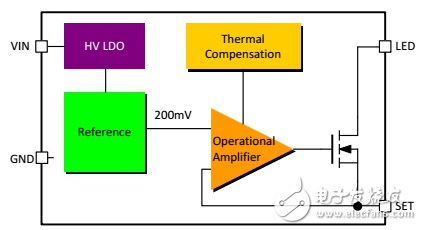

　　6、结构图

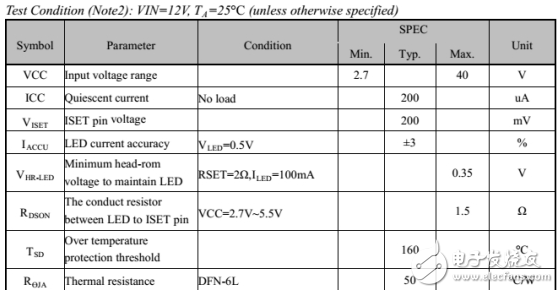

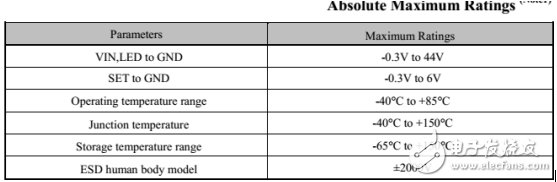

　　7、电气特性

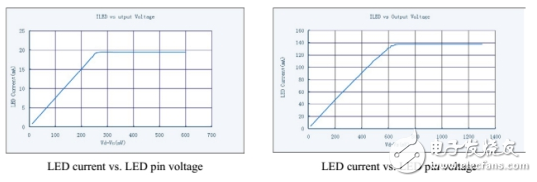

　　8、典型的性能特点

　　9、应用程序信息

　　（1）设置LED电流

　　vas1085b特征的可编程LED电流通过电阻连接套与地面之间。用下面的公式计算感应电阻：

　　改变RSET值可以获得所需的恒定电流。该芯片功耗仅* VD，VD是LED的阴极电压。

　　为了获得更高的精度的LED输出电流，一个1%或更多的高精度电阻评论。如果环境温度变化很大，比如在25°C到85°C变化，使用 低温度系数电阻，以确保电阻值几乎是恒定的。

　　（2）过热的问题

　　随着LED电源的上升，LED阴极电压会随之升高，这会导致芯片过热。解决问题的vas1085b：

　　如果vas1085b模具温度上升到120°C（IC表面温度约为80°C），LED电流开始逐渐减小，当温度达到160°C，LED电流下降了一半。

　　如果温度继续上升到160°C，vas1085b进入热关断模式。当温度下降到120°C，vas1085b重新开始工作了。

　　（3）PCB布局

　　仔细PCB布局是至关重要的，以实现低开关损耗和稳定运行。连接一个0.1uF的陶瓷电容器和地面之间的输入电压为较好的抗噪声能力。SET引脚是一个高阻抗。 引脚，不要与任何电容器并联。尽量减小接地引脚噪声，使接地尽可能宽和短。保护环和类似的电势信号（如GND）线到 围绕防止RSET干扰。

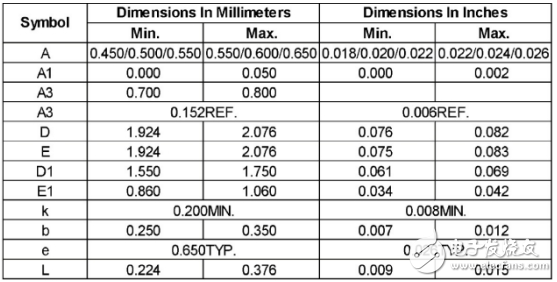

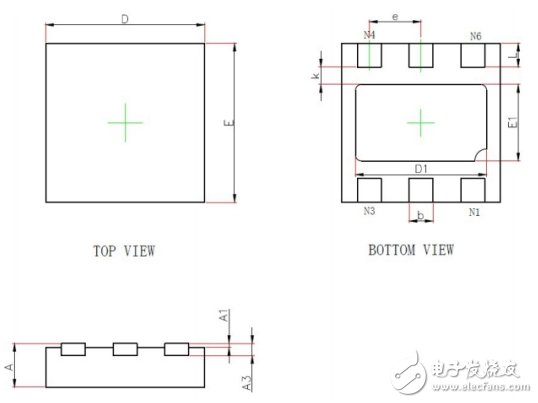

　　10、封装
