摘要：直流二线型：褐色线接PLC输入点，PLC的com点接到电源正极，电源负极接到蓝色线。NPN型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源正。NPN是漏型，检测到物体时输...
有时候我们会分不清排PLC的接线方式，特别是在接近开关和OMRON的PLC怎么接线是个问题，那么今天小编就来讲解一下到底怎么接线最好。
直流二线型：褐色线接PLC输入点，PLC的com点接到电源正极，电源负极接到蓝色线。
NPN型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源正。NPN是漏型，检测到物体时输出低电平信号。
PNP型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源负。 PNP是源型，检测到物体时输出高电平信号。

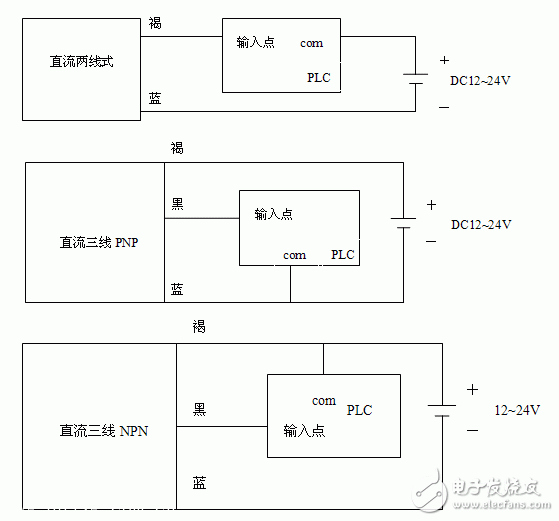

如图：
