摘要：电视频谱和频道 电视信号在通过无线广播发射或有线传输时，对图像信号采用残留边带调幅、...
电视信号在通过无线广播发射或有线传输时，对图像信号采用残留边带调幅、对伴音信号采用调频的发送方式。每一路电视节目所占的频带为8MHz（图07-03-9，以我国电视标准为参数）。

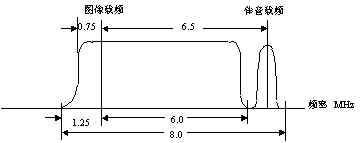

图07-03-9 广播电视信号频谱结构和频道
（以我国电视标准为参数）
我国规定的开路电视信号一共划分为68个频道，目前由广播电视使用的只有1~48频道，其中第五频道已划给调频广播使用（表07-03-4）。
表07-03-4我国电视频道划分
频段 |
频道 |
图像载频 |
伴音载频 |
频带 |
中心频率 |
VHF I |
1 |
49.75 |
56.25 |
48.5~56.5 |
52.5 |
2 |
57.75 |
64.25 |
56.5~64.5 |
52.5 |
|
3 |
65.75 |
72.25 |
64.5~72.5 |
52.5 |
|
4 |
77.25 |
83.75 |
76~84 |
80 |
|
5 |
85.25 |
91.75 |
84~92 |
88 |
|
FM |
87~108 |
||||
VHF Ⅲ |
6 |
168.25 |
174.75 |
167~175 |
171 |
7 |
176.25 |
182.75 |
175~183 |
179 |
|
8 |
184.25 |
190.75 |
183~191 |
187 |
|
9 |
192.25 |
198.75 |
191~199 |
195 |
|
10 |
200.25 |
206.75 |
199~207 |
203 |
|
11 |
208.25 |
214.75 |
207~215 |
211 |
|
12 |
216.25 |
222.75 |
215~223 |
219 |
|
UHF Ⅳ |
13 |
471.25 |
477.75 |
470~478 |
474 |
14 |
479.25 |
485.75 |
478~486 |
482 |
|
15 |
487.25 |
493.75 |
486~494 |
490 |
|
16 |
495.25 |
501.75 |
494~502 |
498 |
|
17 |
503.25 |
509.75 |
502~510 |
506 |
|
18 |
511.25 |
517.75 |
510~518 |
514 |
|
19 |
519.25 |
525.75 |
518~526 |
522 |
|
20 |
527.25 |
533.75 |
526~534 |
530 |
|
21 |
535.25 |
541.75 |
534~542 |
538 |
|
22 |
543.25 |
549.75 |
542~550 |
546 |
|
23 |
551.25 |
557.75 |
550~558 |
554 |
|
24 |
559.25 |
565.75 |
558~566 |
562 |
|
UHF Ⅴ |
25 |
607.25 |
613.75 |
606~614 |
610 |
26 |
615.25 |
621.75 |
614~622 |
618 |
|
27 |
623.25 |
629.75 |
622~630 |
626 |
|
28 |
631.25 |
637.75 |
630~638 |
634 |
|
29 |
639.25 |
645.75 |
638~646 |
642 |
|
30 |
647.25 |
653.75 |
646~654 |
650 |
|
31 |
655.25 |
661.75 |
654~662 |
658 |
|
32 |
663.25 |
669.75 |
662~670 |
666 |
|
33 |
671.25 |
677.75 |
670~678 |
674 |
|
34 |
679.25 |
685.75 |
678~686 |
682 |
|
35 |
687.25 |
693.75 |
686~694 |
690 |
|
36 |
695.25 |
701.75 |
694~702 |
698 |
|
37 |
703.25 |
709.75 |
702~710 |
706 |
|
38 |
711.25 |
717.75 |
710~718 |
714 |
|
39 |
719.25 |
725.75 |
718~726 |
722 |
|
40 |
727.25 |
733.75 |
726~734 |
730 |
|
41 |
735.25 |
741.75 |
734~742 |
738 |
|
42 |
743.25 |
749.75 |
742~750 |
746 |
|
43 |
751.25 |
757.75 |
750~758 |
754 |
|
44 |
759.25 |
765.75 |
758~766 |
762 |
|
45 |
767.25 |
773.75 |
766~774 |
770 |
|
46 |
775.25 |
781.75 |
774~782 |
778 |
|
47 |
783.25 |
789.75 |
782~790 |
786 |
|
48 |
791.25 |
797.75 |
790~798 |
794 |
|
49 |
799.25 |
805.75 |
798~806 |
802 |
|
50 |
807.25 |
813.75 |
806~814 |
810 |
|
51 |
815.25 |
821.75 |
814~822 |
818 |
|
52 |
823.25 |
829.75 |
822~830 |
826 |
|
53 |
831.25 |
837.75 |
830~838 |
834 |
|
54 |
839.25 |
845.75 |
838~846 |
842 |
|
55 |
847.25 |
853.75 |
846~854 |
850 |
|
56 |
855.25 |
861.75 |
854~862 |
858 |
|
57 |
863.25 |
869.75 |
862~870 |
866 |
|
58 |
871.25 |
877.75 |
870~878 |
874 |
|
59 |
879.25 |
885.75 |
878~886 |
882 |
|
60 |
887.25 |
893.75 |
886~894 |
890 |
|
61 |
895.25 |
901.75 |
894~902 |
898 |
|
62 |
903.25 |
909.75 |
902~910 |
906 |
|
63 |
911.25 |
917.75 |
910~918 |
914 |
|
64 |
919.25 |
925.75 |
918~926 |
922 |
|
65 |
927.25 |
933.75 |
926~934 |
930 |
|
66 |
935.25 |
941.75 |
934~942 |
938 |
|
67 |
943.25 |
949.75 |
942~950 |
946 |
|
68 |
951.25 |
957.75 |
950~958 |
954 |
在无线电频谱中48~958MHz的频率范围被划分为五个频段，Ⅰ频段为电视广播的1~5频道，Ⅱ频段划分给调频广播和通信专用，Ⅲ频道为电视广播的6~12频道，Ⅳ频段为电视广播的13~24频道，Ⅴ频段为电视广播的25~68频道。其中，1~12频道属于“甚高频段”，常用VHF表示；13~68频道属于“特高频段”，常用UHF表示。
从表中可以看出，在广播电视各频段之间均留有一定的间隔，这些频率被分配给调频广播、电信业务和军事通信等应用。对于这些频率广播电视是不能使用的，否则将造成电视与其他应用的相互干扰。但由于有线电视是一个独立的、封闭的系统，只要设计得当一般不会与通信产生相互干扰，因此可以采用这些频率以扩展节目的数量，这就是有线电视系统中的增补频道。
我国增补频道参数见表07-03-5。
表07-03-5 我国有线电视增补频道划分
频段 |
频道 |
图像载频 |
伴音载频 |
频带 |
中心频率 |
A1 |
1 |
112.25 |
118.75 |
111~119 |
115 |
2 |
120.25 |
126.75 |
119~127 |
123 |
|
3 |
128.25 |
134.75 |
127~135 |
131 |
|
4 |
136.25 |
142.75 |
135~143 |
139 |
|
5 |
144.25 |
150.75 |
143~151 |
147 |
|
6 |
152.25 |
158.75 |
151~159 |
155 |
|
7 |
160.25 |
166.75 |
159~167 |
163 |
|
A2 |
8 |
224.25 |
230.75 |
223~231 |
227 |
9 |
232.25 |
238.75 |
231~239 |
235 |
|
10 |
240.25 |
246.75 |
239~247 |
243 |
|
11 |
248.25 |
254.75 |
247~255 |
251 |
|
12 |
256.25 |
262.75 |
255~263 |
259 |
|
13 |
264.25 |
270.75 |
263~271 |
267 |
|
14 |
272.25 |
278.75 |
271~279 |
275 |
|
15 |
280.25 |
286.75 |
279~287 |
283 |
|
16 |
288.25 |
294.75 |
287~295 |
291 |
|
A3 |
17 |
296.25 |
302.75 |
295~303 |
299 |
18 |
304.25 |
310.75 |
303~311 |
307 |
|
19 |
312.25 |
318.75 |
311~319 |
315 |
|
20 |
320.25 |
326.75 |
319~327 |
323 |
|
21 |
328.25 |
334.75 |
327~335 |
331 |
|
22 |
336.25 |
342.75 |
335~343 |
339 |
|
23 |
344.25 |
350.75 |
343~351 |
347 |
|
24 |
352.25 |
358.75 |
351~359 |
355 |
|
25 |
360.25 |
366.75 |
359~367 |
363 |
|
26 |
368.25 |
374.75 |
367~375 |
371 |
|
27 |
376.25 |
382.75 |
375~383 |
379 |
|
28 |
384.25 |
390.75 |
383~391 |
387 |
|
29 |
392.25 |
398.75 |
391~399 |
395 |
|
30 |
400.25 |
406.75 |
399~407 |
403 |
|
31 |
408.25 |
414.75 |
407~415 |
411 |
|
32 |
416.25 |
422.75 |
415~423 |
419 |
|
33 |
424.25 |
430.75 |
423~431 |
427 |
|
34 |
432.25 |
438.75 |
431~439 |
435 |
|
35 |
440.25 |
446.75 |
439~447 |
443 |
