复合电视信号

包含亮度信号、色差信号和所有定时信号的单一信号叫做复合电视信号(composite video signal)，或者称为全电视信号。图07-03-6表示的是黑白全电视信号，而色差信号是通过彩色副载波调制之后和亮度信号混合得到，如图图07-03-7所示。

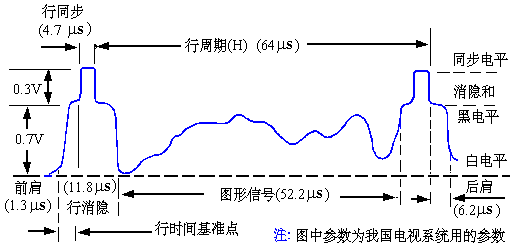

图07-03-6 一个行周期的黑白全电视信号

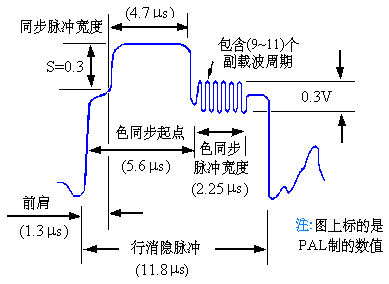

图07-03-7 彩色电视系统的水平消隐间隔

（三）分量电视信号

分量电视信号(component video signal)是指每个基色分量作为独立的电视信号。每个基色既可以用RGB表示，也可以用亮度-色差表示，如YIQ，YUV。使用分量电视信号是表示颜色的最好方法，但需要比较宽的带宽和同步信号。

（四）S-Video信号

分离电视信号S-Video(Separated video-VHS)是亮度和色差分离的一种电视信号，是分量模拟电视信号和复合模拟电视信号的一种折中方案。使用S-Video有两个优点：

① 减少亮度信号和色差信号之间的交叉干扰。

② 不须要使用梳状滤波器来分离亮度信号和色差信号，这样可提高亮度信号的带宽。

复合电视信号是把亮度信号和色差信号复合在一起，使用一条信号电缆线传输。而S-Video信号则使用单独的两条信号电缆线，一条用于亮度信号，另一条用于色差信号，这两个信号称为Y/C信号。S-Video使用4针连接器，如图07-03-8所示。具体的规格如表07-03-3所示。

图07-03-8 S-Video连接器

表07-03-3 S-Video工业标准4针连接器规格

需要注意的是，请不要把S-Video和S-VHS (Super Video Home System)相混淆，S-VHS是高档家用录象系统。S-Video是定义信号电缆连接插座的硬件标准，S-VHS或者写成SVHS是加强性VHS电视录象带的信号标准，提供的分辨率比VHS提供的分辨率要高一些，噪声信号要低一些。S-VHS支持分离的亮度和色度信号输入/输出，取消了亮度和色的复合-分离过程。
