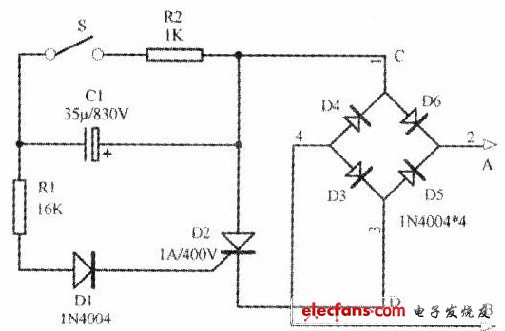

如下图所示是自动延时照明开关电路，该电路有一定的实用性，当夜晚离开房间关掉照明灯时，若灯的开关不在门口，那么关灯后就要摸黑走到门口，十分不方便。但若使用下图所示的电路，可以在关灯后延时一段时间，让你有充足的时间离开房间，免受摸黑之苦。

　　电路中A、B分别接在原开关的两端，合上电路中的开关S时，交流电的正半周经D6、R2、R1、D1加到可控硅控制极，触发可控硅导通：交流电的负半周经D4、R2、R1、D1同样加到可控硅的控制极，触发可控硅导通。可控硅导通后，相当于短路C、D两点，因而A、B两点也经过二极管和导通的可控硅闭合起来。此时照明灯壳。断开开关S后，由于电容C1经可控硅控制极、R1和D1放电，使可控硅仍有触发电流维持导通。随着放电电流逐渐减小，一段时间后，可控硅截止，此时照明灯熄灭。按图中所示的参数值，电路延时时间约为40~50秒。

　　元件选择：可控硅选用工作电流为1A、耐压为400V的即可;D1、D3~D6可选用lN4004的整流二极管。Cl选用耐压为630V、容量为35μF的电解电容。

　　注意：电路正确装配完成后，若合上S开关后灯不亮，可适当减小R1的阻值。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

　　为了更容易理解无线遥控收发器的应用，现在做两按键控制单个数码管的数字增加和减少应用，按遥控器A键，数码管会从O~9增加，每按一次键增加一个数;按遥控器B键，数码管会从9~O减少，每按一次键减少一个数。目的是充分地就用无线摇控收发器。

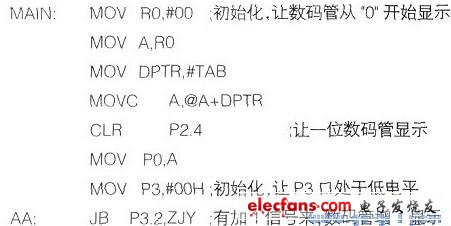

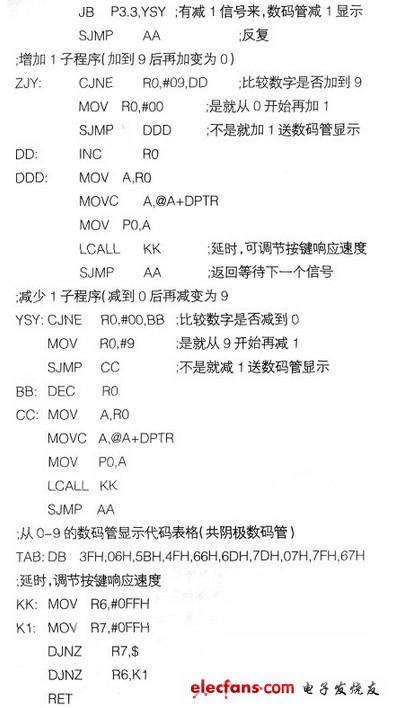

　　下面直接通过程序及注释了理解整个思路。
