随着工业智能化与消费电子精细化的快速发展，现代设备对电网供电的稳定性与纯净度提出了更高要求。相较于传统设备，新一代设备内部电路更精密，抗干扰能力较为脆弱，而交流电源线引入的干扰已成为诱发设备故障的主要原因之一。这类干扰造成的损坏极具隐蔽性，可能表现为偶发的数据丢失、信号失真等隐性问题；也可能引发严重故障，导致设备控制器、电源系统、工业控制设备、CATV设备、电信基站、光伏逆变器等各类电子产品直接损坏。

交流电源线上的干扰形式多样，包括瞬态电压、浪涌、尖峰电压、干扰脉冲等，但其本质均为电网中的电压异常波动。要设计出高效可靠的保护电路，从根源上规避这类干扰风险，关键在于深入理解其特性，并掌握各类主流保护器件的工作原理与适用场景。

目前，适用于电源输入线路的保护器件种类繁多，其中最常见的过压保护方案有金属氧化物压敏电阻（MOV）、大功率瞬态电压抑制二极管（TVS）与气体放电管（GDT）是最为常见的过电压保护方案。MOV、TVS、GDT这3种保护较常用，为给电子设备更好防护将重点探讨一种创新的保护思路：采用硅基撬棍器件——SIDACtor保护晶闸管，作为交流电源线的主过电压保护核心器件，为精密设备构建更可靠的供电防护屏障解决方案。

一、GDT、P1900MEL、MOV、TVS四种浪涌电压保护器优缺点对比

二、华悦芯P1900MEL SiDActor介绍

1.核心浪涌保护特性

浪涌保护器件可分为撬棒型（如气体放电管和SIDACtor）与钳位型（如TVS、MOV）两大类。钳位型器件响应快，但电流承载能力有限，且其钳位电压随电流增大而升高，可能对受保护电路产生较高电应力。相比之下，撬棒型器件在导通时两端电压极低，能将瞬态能量旁路分流泄放，从而承受更高的浪涌电流，并降低电路所受应力。

在交流电源保护中，SIDACtor器件具备良好的兼容性。它可在交流信号的每个半周期过零点自动复位，适用于交流线路的保护设计。需注意，该器件不适用于大电流直流端口，除非与TVS或MOV串联使用，且后者的击穿电压需不低于直流最大电压

华悦芯P1900MEL属于SiDActor保护晶闸管，采用可控硅架构，为泄流型保护器件。其核心优势在于低导通电压（工作时电压<30V）、高浪涌耐受（5kA@8/20μs）、精准的断态电压（155V），且在AC线路中可借助电压过零点自动复位，无磨损机制，适用于长期、重复浪涌防护场景。

2.典型应用案例

案例1：CATV放大器90V AC供电系统浪涌保护

·应用场景：CATV网络90V正弦波供电的放大器电源端口，需同时防护浪涌干扰并避免影响RF信号传输。

·选型理由：CATV电源峰值电压为90V×1.414≈127V，P1900MEL的断态电压（155V）远高于该峰值，可确保正常工况下不误触发；其低寄生电容特性可减少对RF信号的干扰。

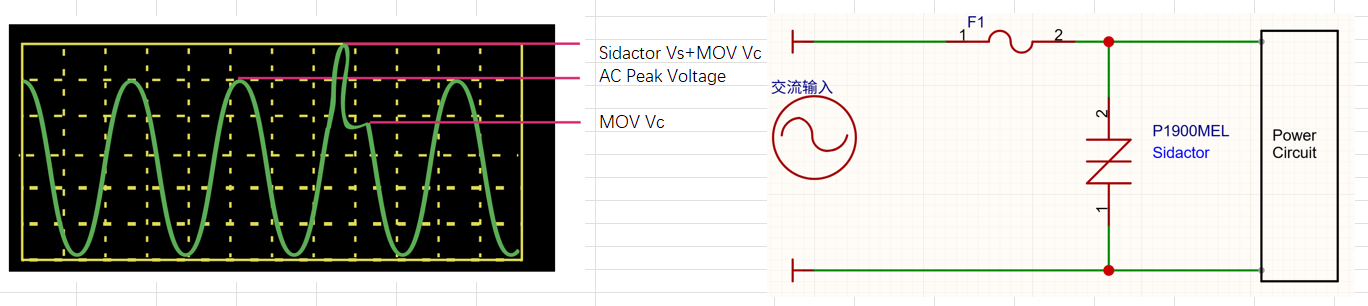

·保护方案：采用“保险丝+ P1900MEL”拓扑，电感需满足快速饱和且耐受高压浪涌，以保证CATV网络的插入损耗与反射损耗符合要求

·保护效果：当浪涌电压超过220V（Vs）时，P1900MEL快速导通，将电压钳位至<30V，通过泄流保护放大器；浪涌结束后，借助AC过零点自动复位，恢复正常工作状态。

案例2：低钳位电压要求的AC线路组合保护

·应用场景：对钳位电压敏感的工业控制设备AC输入端口，需降低浪涌钳位电压并减少漏电流。

·保护方案：将P1900MEL与MOV（如20D271K）串联，前端加入保险丝。该组合可使整体钳位电压显著降低（例如从MOV单独使用时的900V以上降至约425V）。

·优势：MOV可降低浪涌后的AC续流（从278A降至43.2A）保护P1900MEL；同时组合方案漏电流远低于单独MOV，满足设备低功耗要求。

案例3：电信基站AC电源端口浪涌保护

·应用场景：户外电信基站220V AC电源输入端口，需长期耐受雷击与电网操作过电压，保障不间断运行。

·选型理由：通过P1900MEL与MOV串联，使组合导通阈值匹配电源峰值电压（约311V）；其5kA浪涌耐受能力覆盖常见二级浪涌风险，无磨损机制适合户外长期使用。

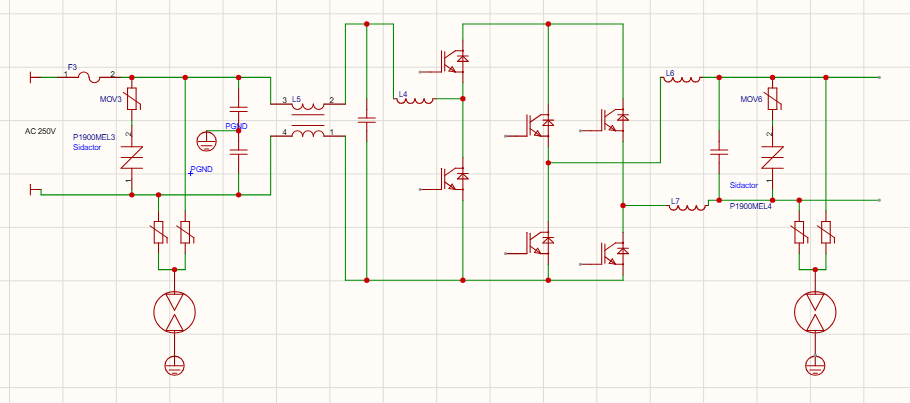

·保护方案：采用“保险丝+ P1900MEL + MOV +共模电感”多级拓扑，共模电感抑制共模浪涌，串联结构实现低钳位电压，保险丝提供短路保护

保护效果：将雷击浪涌钳位电压从单独MOV的900V以上降至450V以内，浪涌结束后借助AC过零点自动复位，无人工维护需求，保障基站供电连续性。

三、总结

相较于GDT、MOV和TVS，华悦芯P1900MEL器件特性在残压控制、可靠性、使用寿命及低干扰方面表现突出，尤其适用于交流线路的浪涌防护。其典型应用已覆盖CATV网络、工业控制、电信基站、UPS配电网、汽车充电系统等领域，无论是单独使用还是与MOV组合，均可实现高效、稳定的浪涌保护，适用于户外、车载等苛刻环境，且无需频繁维护更换，为用户提供持久可靠的防护解决方案。
