选用MCS-51系列AT89S51单片机作为微控制器，选择两个四联的共阴极数码管组成8位显示模块，由于 AT89S51单片机驱动能力有限，采用两片74HC244 实现总线的驱动，一个74HC244完成位控线的控制和驱动，另一个 74HC244 完成数码管的 7段码输出，在输出口上各串联一个 100欧姆的电阻对7 段数码管限流。

　　由于键盘数量不多，选择独立式按键与 P1口连接作为四个按键输入。没有键按下时 P1.0-P1.3为高电平，当有键按下时，P1.0-P1.3相应管脚为低电平。电路原理图如下图所示。

 -电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

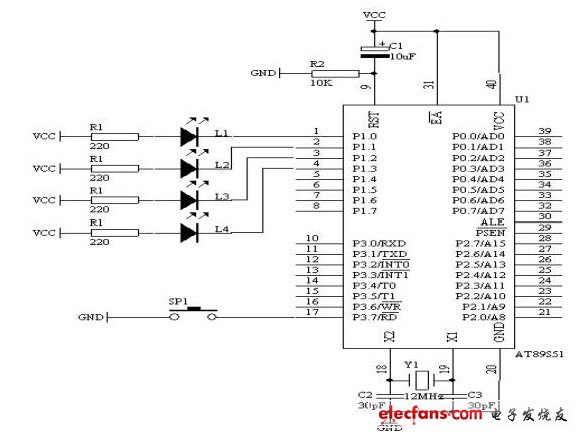

　　每按下一次开关 SP1 ，计数值加 1 ，通过 AT89S51 单片机的 P1 端口的 P1.0 到 P 1.3显示出其的二进制计数值。

　　( 1 . 把 “ 单片机系统 ” 区域中的 P3.7/RD 端口连接到 “ 独立式键盘 ” 区域中 的SP1 端口上;

　　( 2 . 把 “ 单片机系统 ” 区域中的 P1.0 - P1.4 端口用 8 芯排线连接到 “ 八路发光二极管指示模块 ” 区域中的 “ L1 - L8 ” 端口上;要求， P1.0 连接到 L1 ，P1.1 连接到 L2 ， P1.2 连接到 L3 ， P1.3 连接到 L4 上。
