1、每个 8050 三极管可以驱动十二个到二十四个发光二极管。如果 Q1、Q2 改成 9013，则驱动的发光二极管数量减半。只有相同发光电压(不同颜色的发光电压一般不同)的发光二极管才可以并联使用。可以将发光二极管接成需要的图案，表达设计者的意图。
2、彩灯闪烁的周期是：T=0.7&TImes;(R1+R3)&TImes;C2+0.7&TImes;(R2+R4)&TImes;C1 根据闪烁快慢要求选择 R1,R2,R3,R4,C1,C2 的参数。调节电位器 R1、R2 的大小，可以改变闪烁速度。
3、电压过高会烧坏发光二极管。工作电压从 3v 开始调大，当提供的电源电压高于 5v 后应当串入一个 2.2～27 欧姆的电阻作为限流电阻，以免烧坏发光二极管。

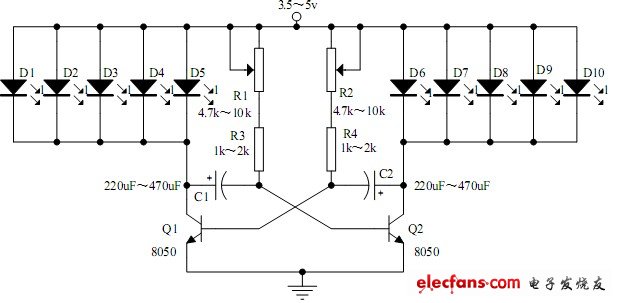

图 广告彩灯电路原理图
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快
速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元
化服务。

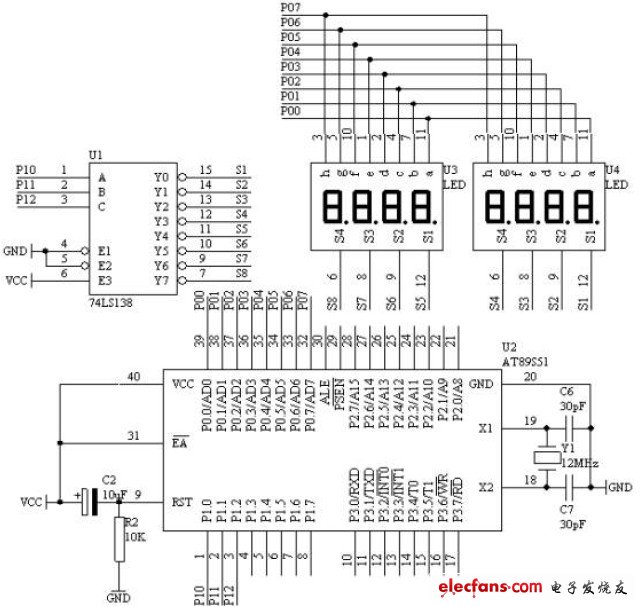

用AT89S51 单片机的P0.0/AD0-P0.7/AD7 端口接数码管的a-h 端，8 位数码管的S1-S8 通过74LS138 译码器的Y0-Y7 来控制选通每个数码管的位选端。AT89S51 单片机的P1.0-P1.2 控制74LS138 的A，B，C 端子。在8 位数码管上从右向左循环显示“12345678”。能够比较平滑地看到拉幕的效果。
1. 把“单片机系统”区域中的P0.0/AD0-P0.7/AD7 用8 芯排线连接到“动态数码显示”区域中的a-h 端口上;
2. 把“三八译码模块”区域中的Y0-Y7 用8 芯排线连接到“动态数码显示”区域中的S1-S8 端口上;
3. 把“单片机系统”区域中的P1.0-P1.2 端口用3 根导线连接到“三八译码模块”区域中的A、B、C“端口上;
